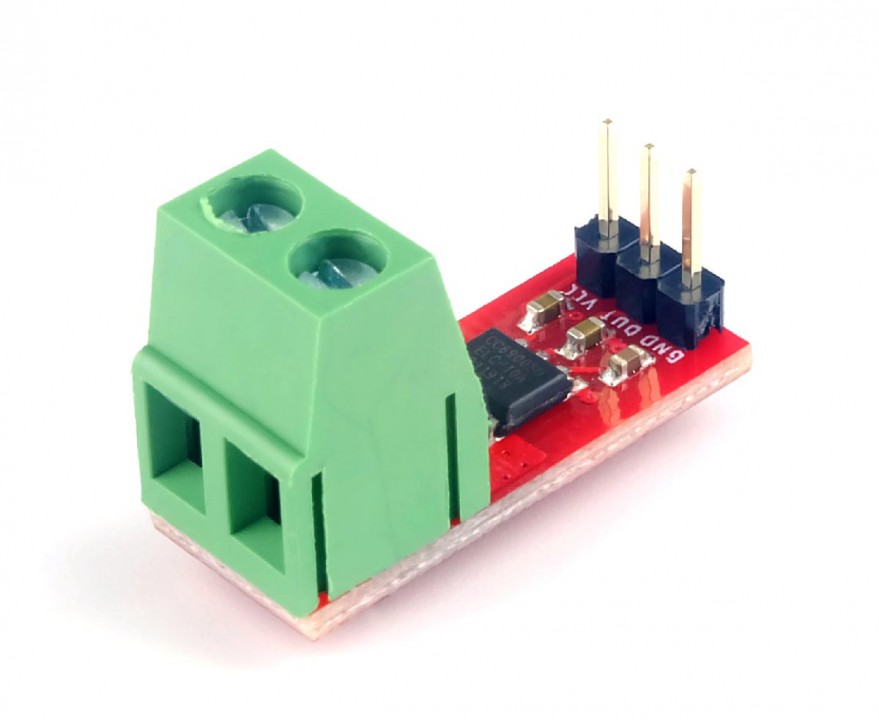

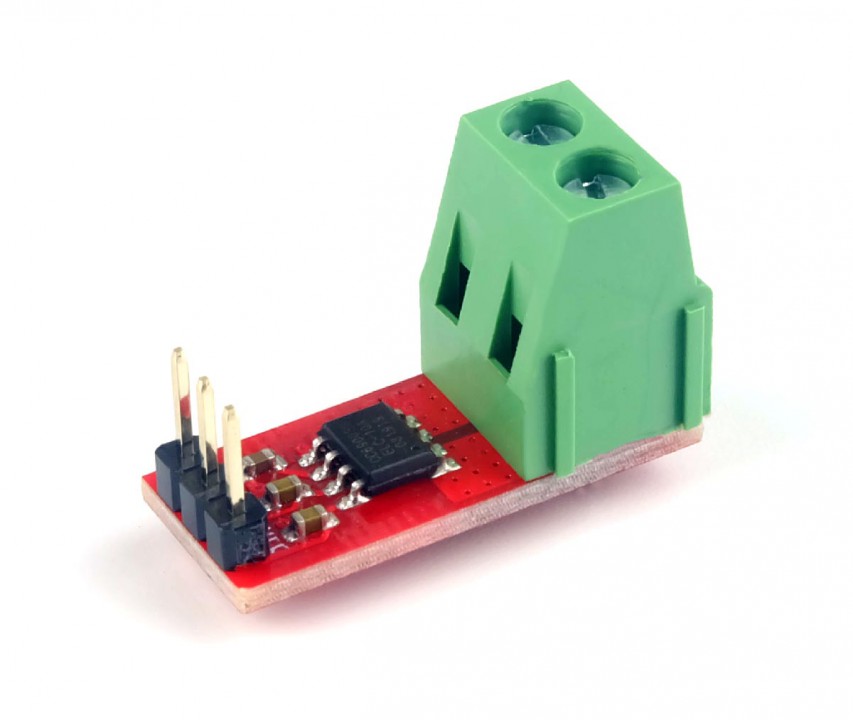

10A Stroom sensor (CC6900) - Hall Effect

Introductie CC6900 Stroomsensor tot 10A

Met deze handige stroomsensor kun je op basis van het hall effect een stroom meten van +10A tot -10A, geschikt voor gelijkstroom (DC) en wisselstroom (AC). De stroom die door deze sensor loopt wekt binnen de CC6900 een magnetisch veld op dat gemeten kan worden. Let er dus op dat er verder geen hoge stromen, of magnetische elementen rondom de module worden geplaatst. Als je een magnetische schroevendraaier bij de chip houdt zul je zien dat de uitgangsspanning veranderd.

Deze CC6900 stroomsensor is vergelijkbaar met de ACS712 sensor.

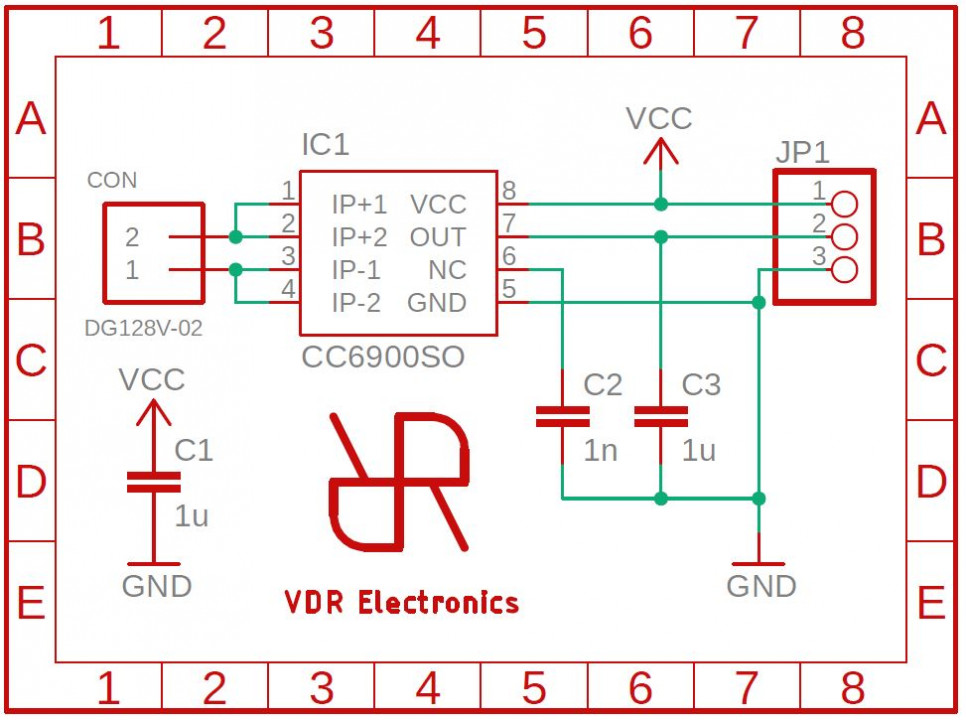

Op de module is een 1uF condensator over de uitgang geplaatst om ruispieken zo ver mogelijk af te vlakken. Eventueel kun je dit vergroten naar 10uF met een externe condensator, of door deze in de software te filteren. Je kunt dan bijvoorbeeld 8 of 10 samples nemen en daar het gemiddelde van nemen.

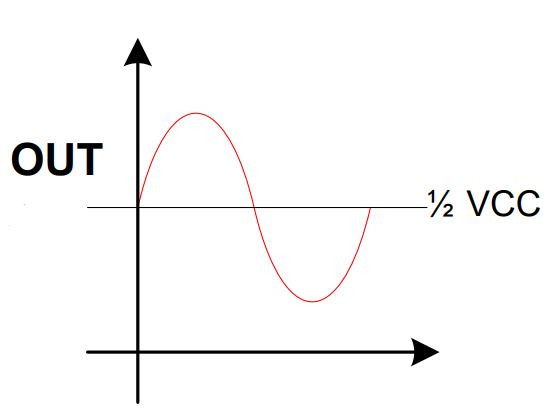

Als er geen stroom door de stroomsensor loopt zal deze de helft van de voedingsspanning uitsturen, dus ongeveer 2,50V. De uitgangsspanning veranderd lineair rondom dit punt met ca. 200mV per ampère.

Aansluiten van de stroomsensor

• VCC en GND sluit je aan op een spanningsbron van 5V
• OUT is het analoge uitgangssignaal
• Op de groene connector sluit het te meten signaal in serie aan. Je onderbreekt dus 1 van de voedingslijnen en laat die via de stroomsensor lopen.

Technische specificaties

• Voedingsspanning: 4.5V tot 5.5V
• Maximale stroom: -10A tot +10A
• Nauwkeurigheid: 1%
• Uitgangsspanning (bereik): 0.2 tot 4.8V (bij 5V voedingsspanning)
• Uitgangsspanning (resolutie): 200mV / A
• Maximale ingangsspanning: 100V
