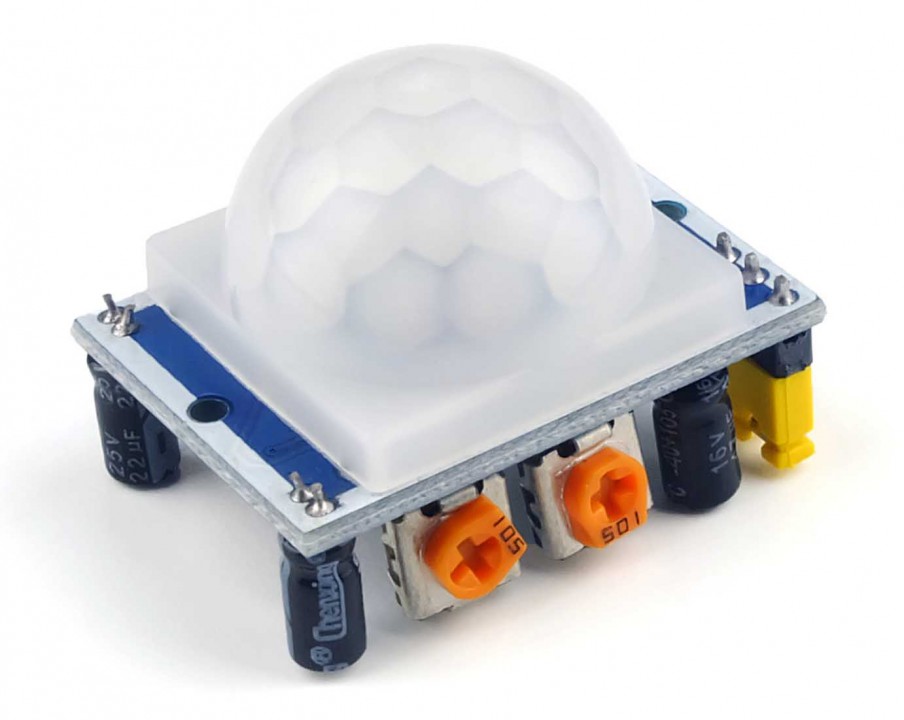

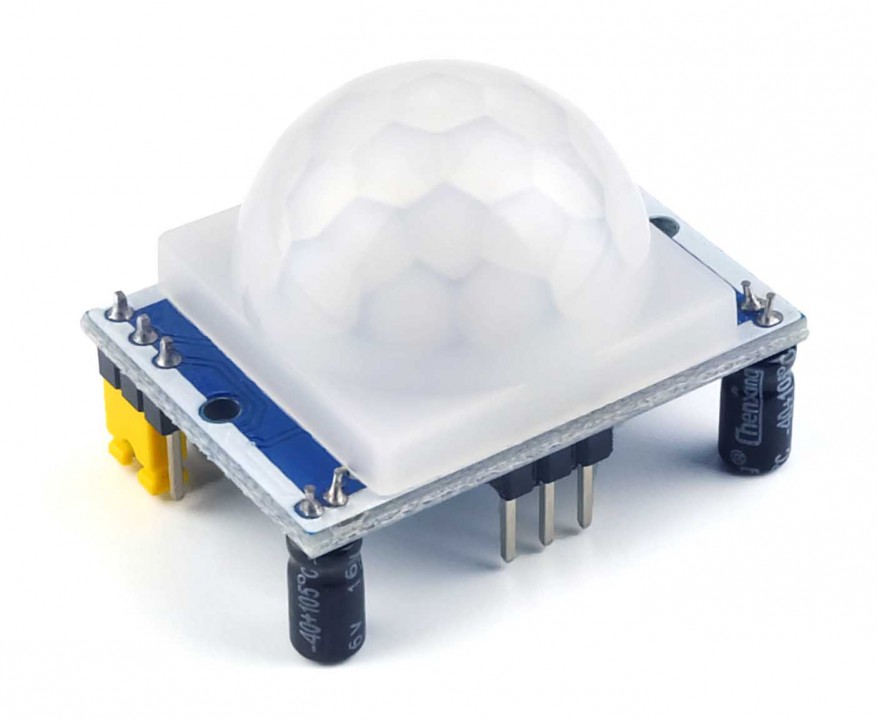

HC-SR501 PIR Bewegingssensor - Passief Infrarood sensor

Artikelnummer: CMP-122
Uitverkocht
60% Korting
€2,50
1,- (€0,83 excl. BTW)
Hulp nodig met het uitlezen van de bewegingssensor? Bekijk eerst onze HC-SR501 handleiding en ga direct aan de slag.

Met de HC-SR501 bewegingssensor kun je, zoals de naam al zegt, beweging detecteren. Dat doet deze module in het infraroodspectrum, wat betekend dat er contrast/verandering moet zijn tussen de achtergrond en het bewegende object.

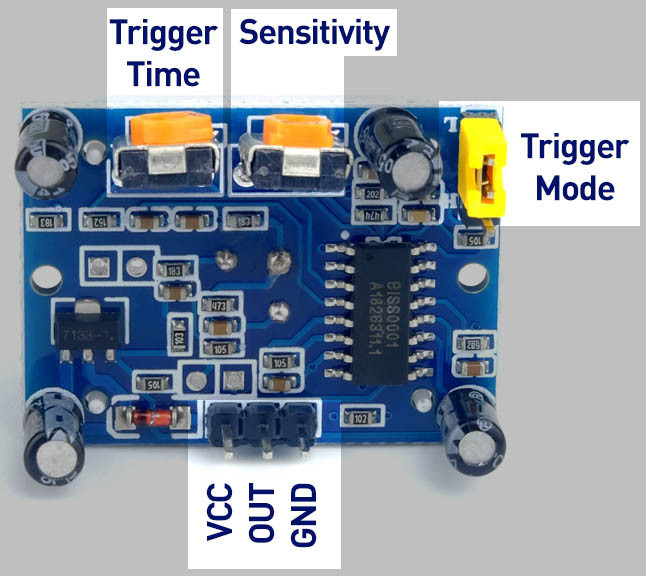

Aan de onderkant van de bewegingssensor zitten een tweetal potmeter en een jumper waarmee je de instellingen van de sensor kunt veranderen. Met 1 potmeter kun je de gevoeligheid van de sensor instellen, en met de andere potmeter kun je instellen hoe lang de trigger pin hoog blijft.

Met name die trigger pin is interessant, want hiermee kun je dus zonder tussenkomst van een microcontroller iets schakelen. De tijd dat deze pin hoog blijft is in te stellen tot ruim een minuut. Sluit deze pin aan op een uitgang van een relais, en je hebt binnen een handomdraai een lamp die op beweging aan/uit gaat.

Ook zit er een jumper aan de onderzijde van de bewegingssensor, met op de printplaat de opdrukken 'L' en 'H'. Als de jumper op de 'L' positie zit, dan betekend dit dat de sensor actief zoekt naar een beweging, en als er een beweging is gedetecteerd zal de trigger pin hoog worden gemaakt. Daarna valt de bewegingssensor in slaapmodus, totdat de trigger pin na een bepaalde tijd (in te stellen via de potmeter) weer laag wordt.

Als je echter de jumper op de 'H' positie zet, dan blijft de bewegingssensor continue zoeken naar beweging en bij elke beweging wordt de interne timer die de trigger pin bestuurt gereset. Kies zelf welke optie voor jouw project het beste uitkomt.
