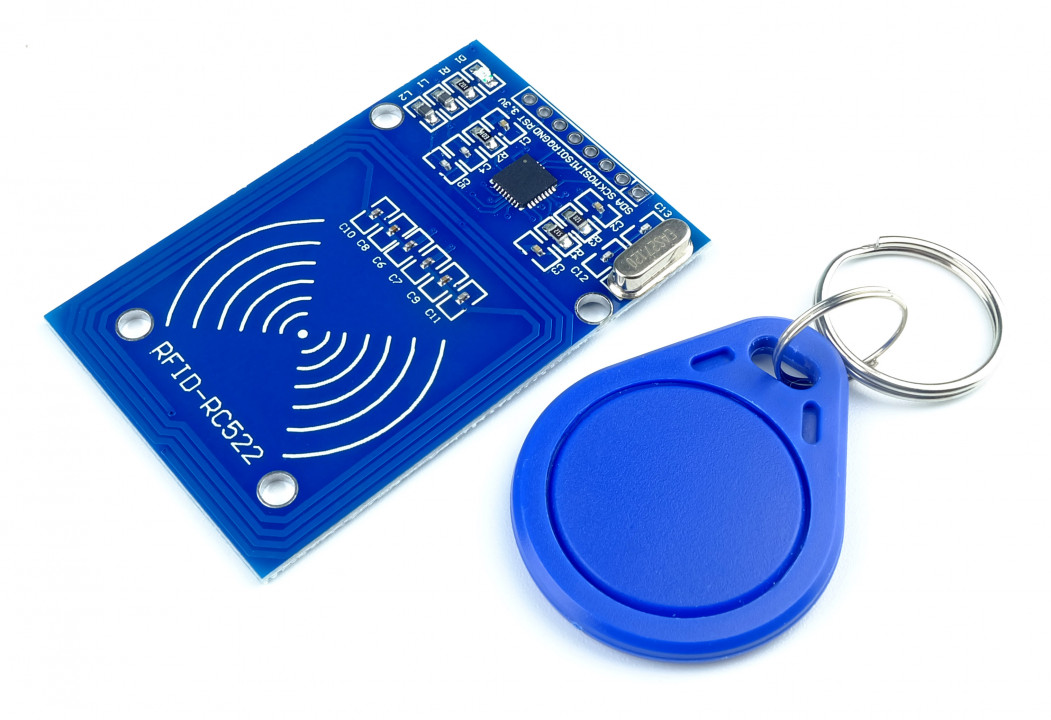

13.56MHz RFID Kit Lezen en Schrijven - MFRC522
Artikelnummer: CMP-162Met de RC522 RFID Module kun je middels NFC (Near Field Communication) draadloos lezen en schrijven naar kaarten en keyfobs. Maak je eigen toegangssysteem, magazijnbeheer of totaal iets anders. Het aansturen van de RFID module kan via het SPI protocol. Ook kan deze aangestuurd worden via I2C, maar dan zul je de printplaat moeten aanpassen.
Voedingsspanning
Let op dat deze module gevoed moet worden met een 3.3V spanningsbron (bijvoorbeeld van de Arduino). Ook de datasignalen van de SPI bus moeten idealiter ook 3.3V zijn, hoewel aansturing met 5V signalen volgens velen gebruikers niet resulteert in permanente schade is dit geheel op eigen risico. Met behulp van een simpele weerstandsdeler of een level converter kun je de RC522 module veilig interfacen op een 5V Arduino.
Keyfobs en kaarten
De RC522 module is compitabel met de meeste 13.56MHz keyfobs, maar wij raden de kaarten/keyfobs aan van MIFARE Classic. In deze kit zit 1 kaart en 1 blauwe keyfob inbegrepen zodat je direct aan de slag kunt. Bij het lezen en schrijven moet de tag binnen 2 centimeter van de module blijven. Bouw je de module in? Let er dan op dat het scan gedeelte niet is geblokkeerd door aluminium of metaal. Het afdekken van de scanner kan daarom het beste met kunststof worden gedaan.
Elke kaart en keyfob heeft een uniek adres met een data capaciteit van 1KB, waarvan ca. 700 bytes beschikbaar zijn voor opslag. Je zou aan de hand van het unieke adres dus een actie kunnen ondernemen, of deze uitbreiden met extra data op de kaart/keyfob. Kijk ook even in onze handleiding hoe je kunt lezen en schrijven naar de NFC kaarten en keyfobs via de RC522 module.
Handig: maak gebruik van een Piezo Buzzer om een geluidssignaal (4kHz) af te geven bij een (on)geldige authenticatie!

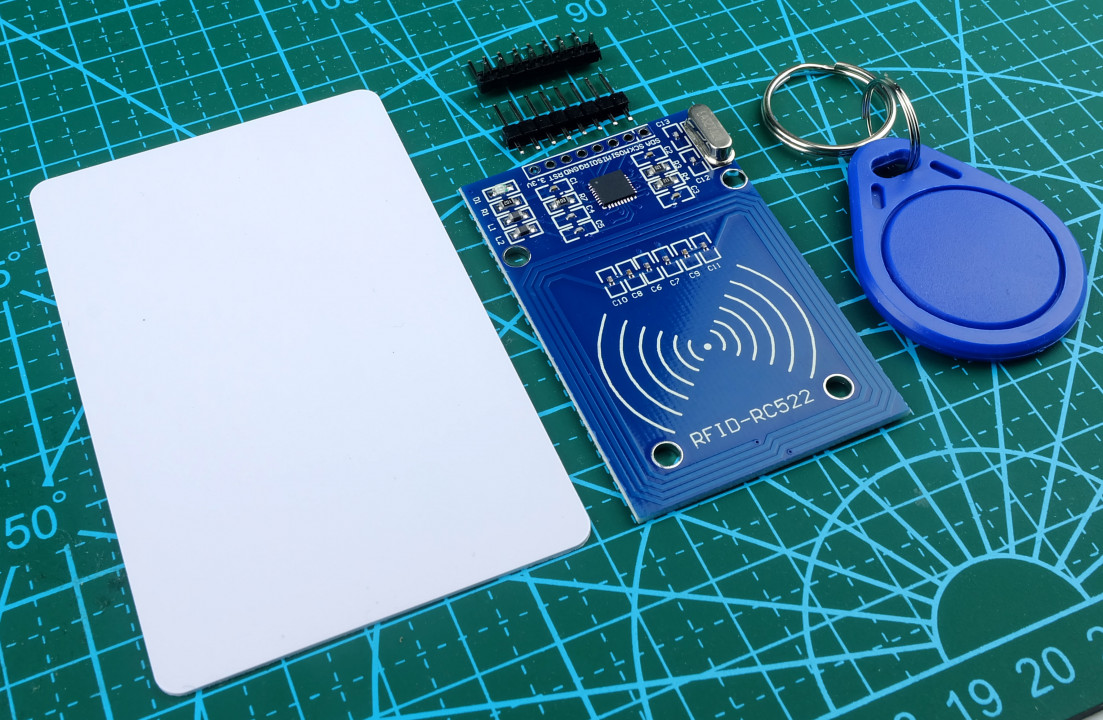

Inhoud van deze kit:
- RC522 RFID Module
- 1x MIFARE 1KB Keyfob (blauw)
- 1x MIFARE 1KB Kaart (blanco)
- 1x 8-pins rechte male header (niet gesoldeerd)
- 1x 8-pins gebogen male header (niet gesoldeerd)
Zijn de datasignalen 5V tolerant?
Deze module moet op een 3.3V voeding worden aangesloten. Ook de datasignalen (SPI en Reset) moeten idealiter van 3.3V niveau zijn. Hoewel de module ook met 5V signalen zonder problemen lijkt te werken is dat geheel op eigen risico.
Welk type keyfobs kan de RC522 uitlezen?
De RC522 kan de MIFARE Classics 1KB, 4KB en Mini uitlezen
