TTP223 Mini Touch Sensor Module - Capacitieve aanraakschakelaar

TTP223 Mini Touch Sensor Module - Capacitieve aanraakschakelaar

Artikelnummer : CMP-225
Dit artikel is uitverkocht en niet meer leverbaar.
Uitverkocht

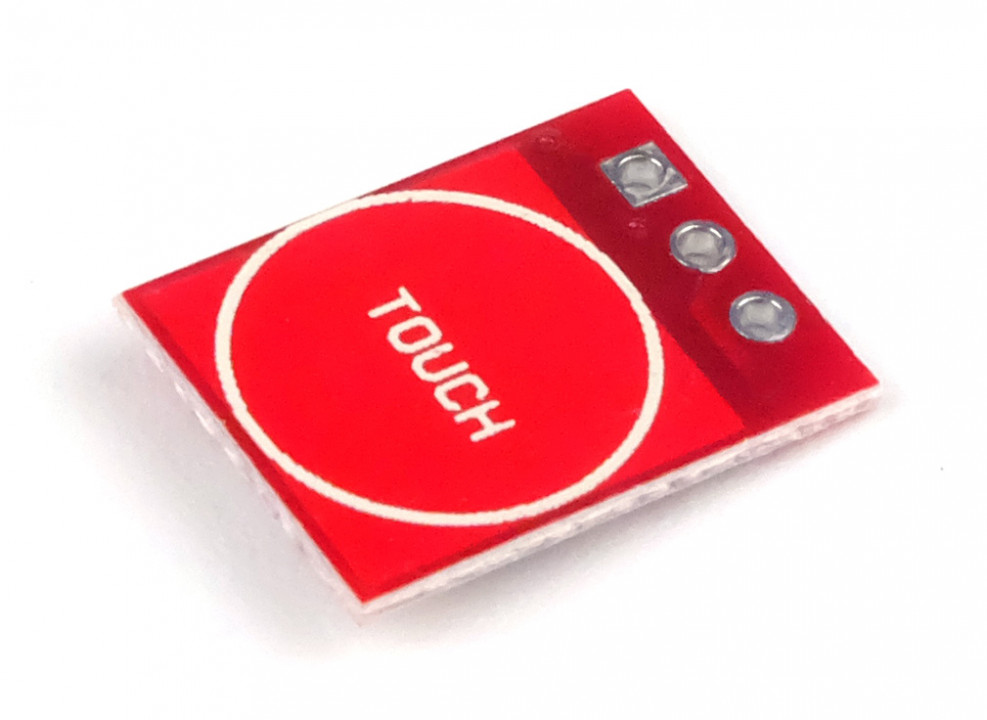

Dit is de allerkleinste TTP223 touch sensor module die wij hebben, en kan vanwege de geringe afmetingen bijna overal geplaatst worden.

De TTP223 Touch Sensor module is een 1 kanaals capacitieve aanraakschakelaar, ook wel een tiptoets schakelaar genoemd. Door in de buurt te komen van de elektrode (0 tot 3mm) zal de controller dit zien als een aanraking, en dus een hoog signaal uitsturen. Omdat je de elektrode niet perse hoeft aan te raken kun je deze bijvoorbeeld ook inbouwen in een frontplaatje of behuizing. De controller zal dan door het niet-geleidend materiaal de aanraking van de knop alsnog kunnen detecteren.

Nadat de spanning op de touch module is aangesloten zal deze zichzelf automatisch kalibreren, een handeling die ongeveer 5 tot 10 seconden duurt. Zorg ervoor dat je tijdens het kalibreren de sensor niet aanraakt. Na de kalibratieperiode kun je de sensor direct gebruiken.

Op deze module is de TTP223 zodanig geconfigureerd dat deze een hoog signaal afgeeft zolang dat de module een aanraking detecteerd. Bij het loslaten van de knop zal het signaal laag worden.

Aanpassingen
Op de printplaat zijn twee soldeerjumpers te vinden (A en B) waarmee je de werking van de touch knop kunt aanpassen.

ABFunctie
OpenOpenHet uitgangssignaal is hoog zolang de knop wordt ingedrukt - Standaard configuratie
OpenGeslotenHet uitgangssignaal toggled zodra de knop wordt aangeraakt - Active High
GeslotenOpenHet uitgangssignaal is laag zolang de knop wordt ingedrukt
GeslotenGeslotenHet uitgangssignaal toggled zodra de knop wordt aangeraakt - Active Low


Technische specificaties

  • Voedingsspanning: 2V tot 5.5V
  • Afmetingen: 14.50 x 11.00 x 2.20 mm
