13.56MHz NFC RFID Kit - Lezen en Schrijven - PN532

Met de PN532 module kun je eenvoudig elke 13.56MHz RFID/NFC kaart of keyfob lezen en schrijven. Tevens is de PN532 chip de meest populaire oplossing voor deze RFID/NFC toepassingen.

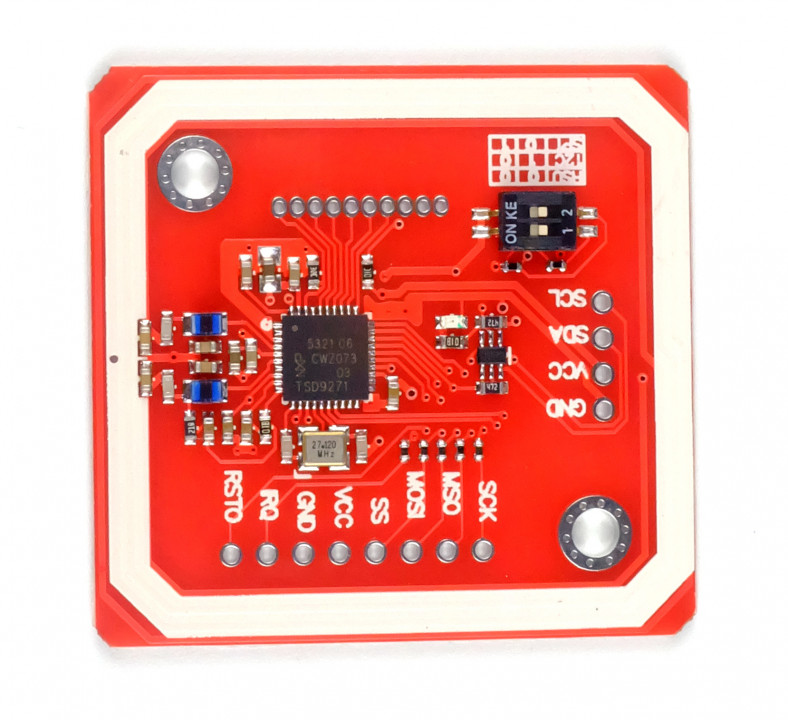

Het aansturen van de RFID module kan via I2C, SPI en UART (RX, TX). Via de DIP schakelaar op de printplaat kun je instellen op welke manier je wilt communiceren met de chip. De I2C en UART datalijnen zijn 5V tolerant (ingebouwde levelshifter). De SPI datalijnen zijn echter 3.3V tolerant en je moet dus zelf een level shifter gebruiken als je deze module wilt interfacen met een 5V Arduino.

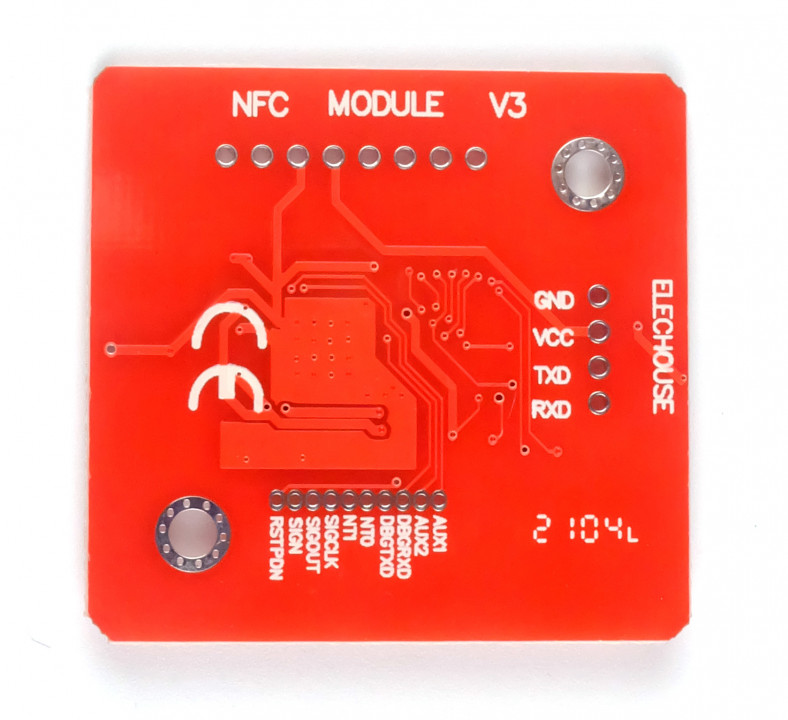

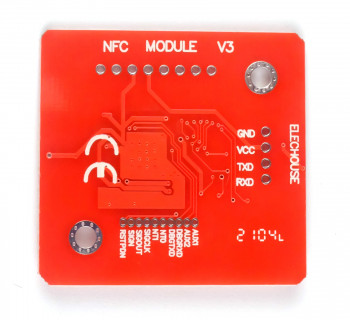

De basismodule is aan 1 zijde helemaal vlak, en kan dus makkelijk gemonteerd worden op elke gewenste plek zonder dat er solderingen in de weg zitten. Verder is het bordje voorzien van 2x 3.20mm boorgaten.

Technische specificaties

• Spanning: 3.3V tot 5V DC
• Chip: PN532 (NXP)
• Lees/schrijf afstand: 0 tot 7 centimeter
• Communicatie: I2C, SPI of UART (in te stellen via DIP switches)

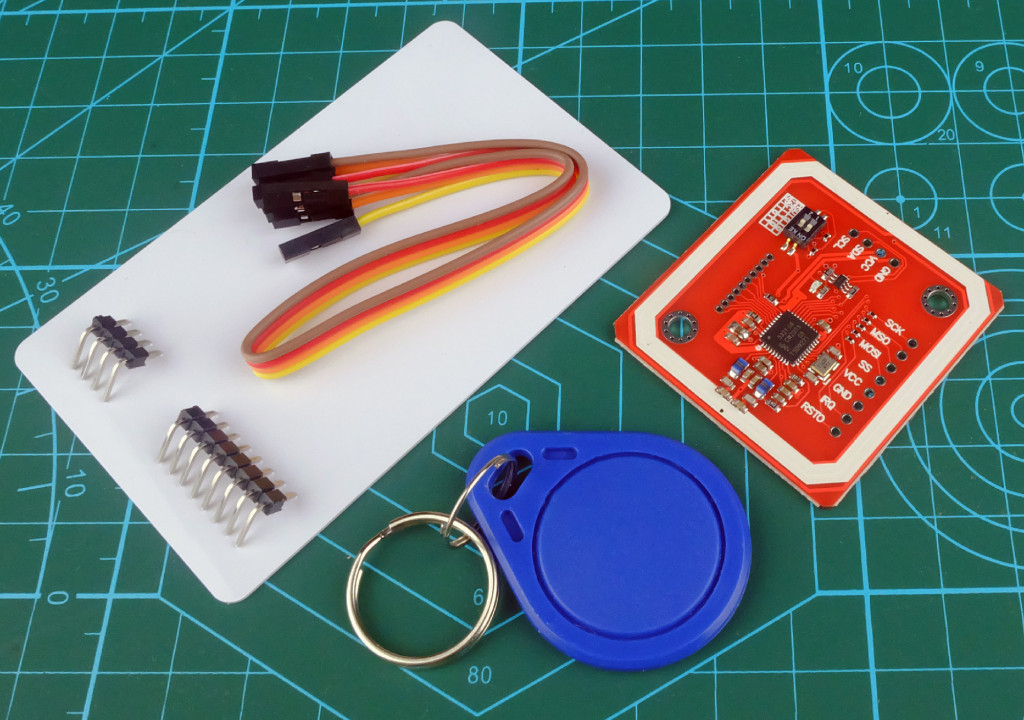

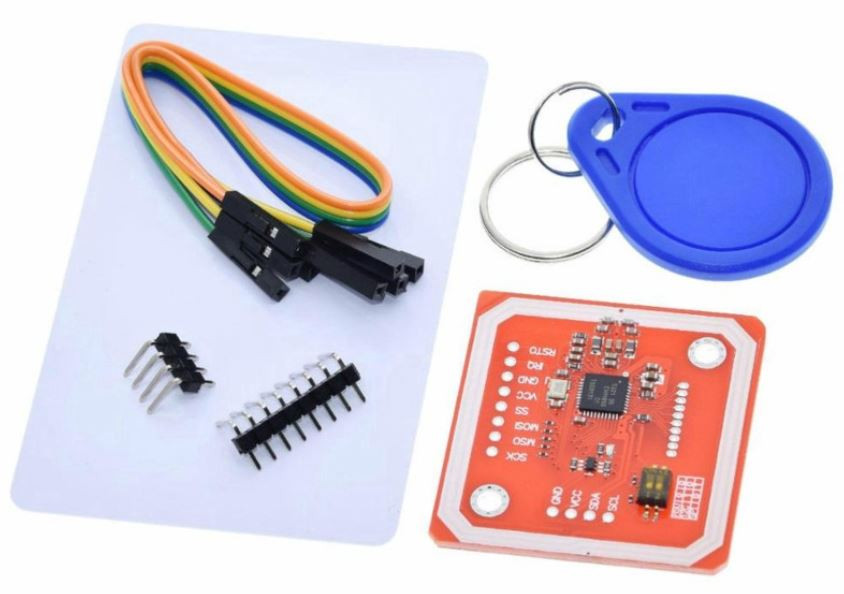

• Wordt geleverd met 1x S50 kaart, 1x S50 keyfob en 4 dupont kabels
