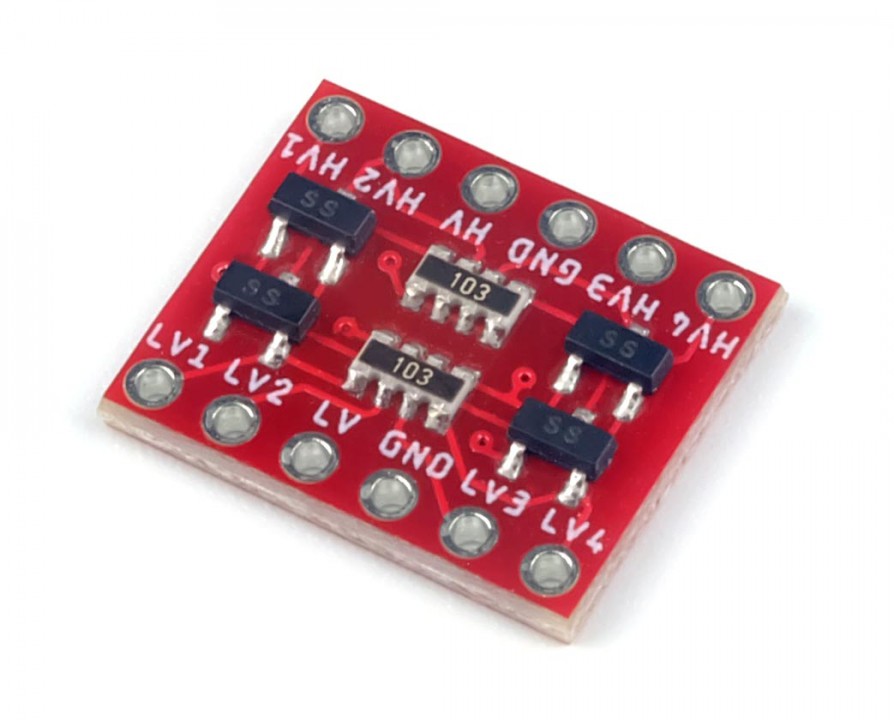

MOSFET Bi-directionele level converter 4 kanaals

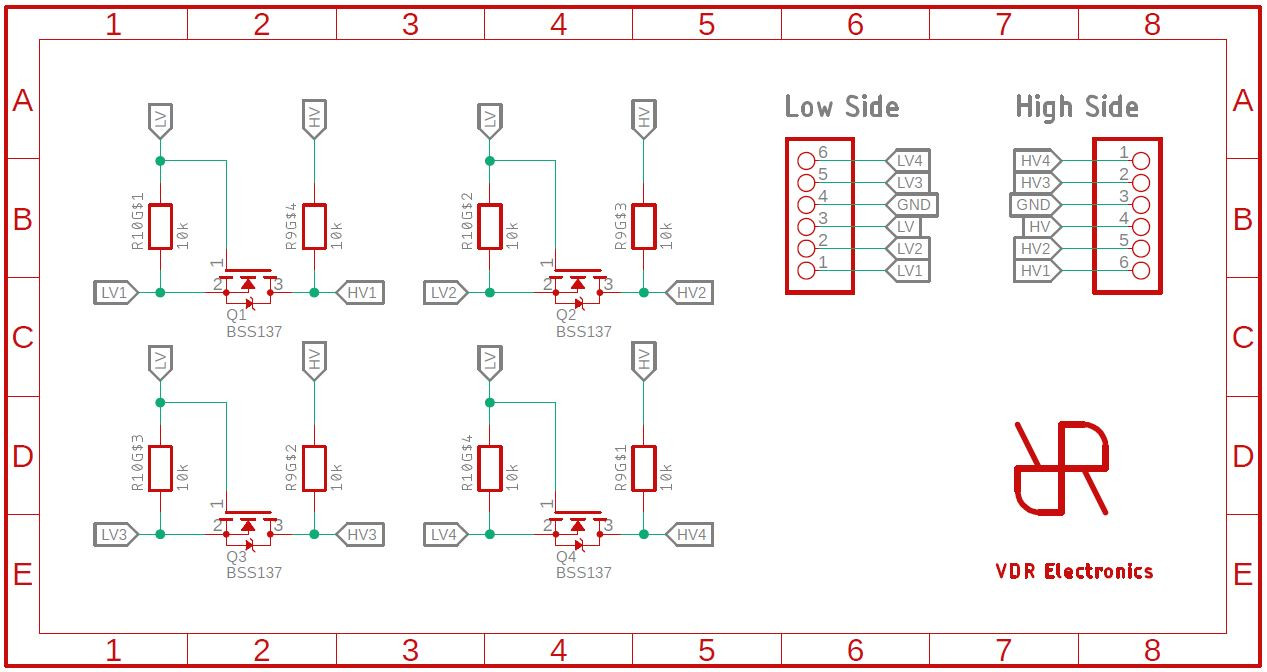

Introductie MOSFET Bi-directionele Level Converter

Het meest gebruikte voltage om data te communiceren met een Arduino is 5V, maar niet elke module is geschikt voor 5V datasignalen en kan zelfs het component beschadigen. Om toch de twee systemen met elkaar te verbinden kan je gebruik maken van een Logic Level Converter (LLC).

De hoge kant (HV) van de module kan gekoppeld worden aan een spanningsbron van 1.8V tot 5.5V), en de lage kant (LV) van 1.80V tot 3.3V. Let op: Zijde A moet altijd een lager voltage hebben dan Zijde B!

De module is een bi-directionele converter die simpelweg een ingangssignaal met een bepaalde voltage (bijvoorbeeld 5V) omzet naar hetzelfde signaal met een lager voltage (bijvoorbeeld 3.3V). Op deze manier kun je op een veilige en betrouwbare manier modules met verschillende voltages aan elkaar koppelen.

Deze module is geschikt voor communicatie van data én elk van de 4 ingangen kan zowel als ingang of uitgang fungeren. Je kunt bijvoorbeeld de volgende communicatie over deze chip laten lopen:

• 2x UART (TX en RX)
• 2x I2C* (SDA en SCK)
• 1x SPI (MOSI, MISO, SCLK en CS)

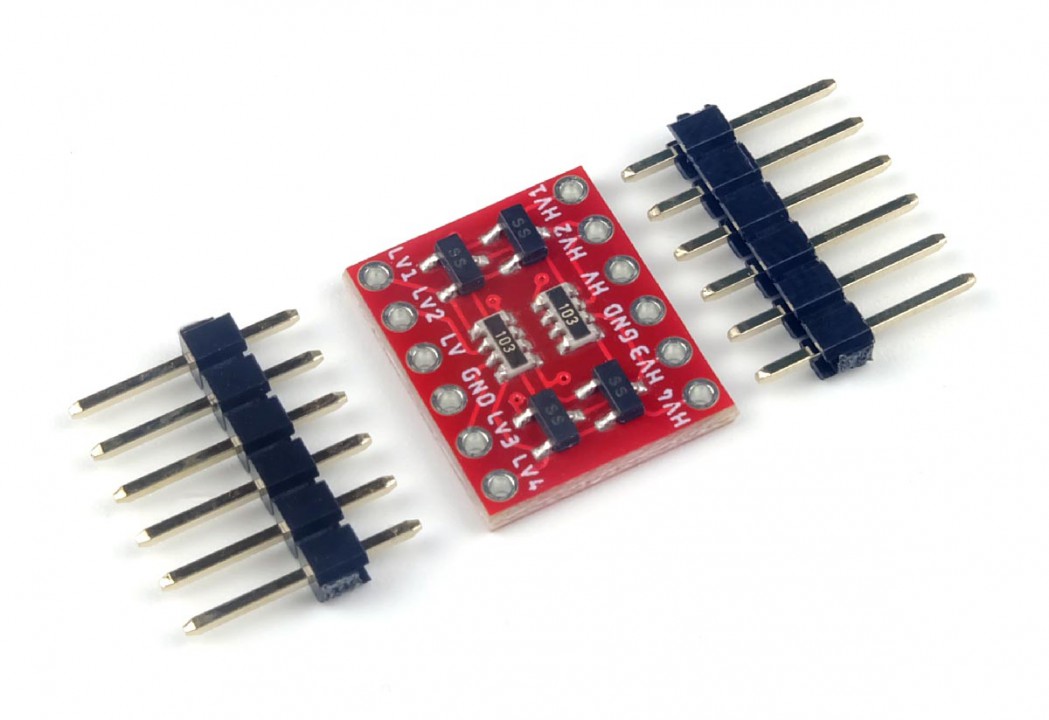

Omvang van levering

• MOSFET Bi-directionele Level Converter (SMD componenten reeds gesoldeerd)
• 2x 6 pins male header (niet gesoldeerd)
• Verpakt in ESD veilige verpakking
