I2C naar LCD Interface module - LCM1602

Het aansturen van een HD44780 16x2 LCD Display kost enorm veel pinnen, aangezien je de data parallel moet inklokken. Ook heb je een externe potmeter nodig om het contrast van het display in te stellen. Veel rompslomp, maar weer gerust: de LCM1602 kan het leven een stuk makkelijker maken!

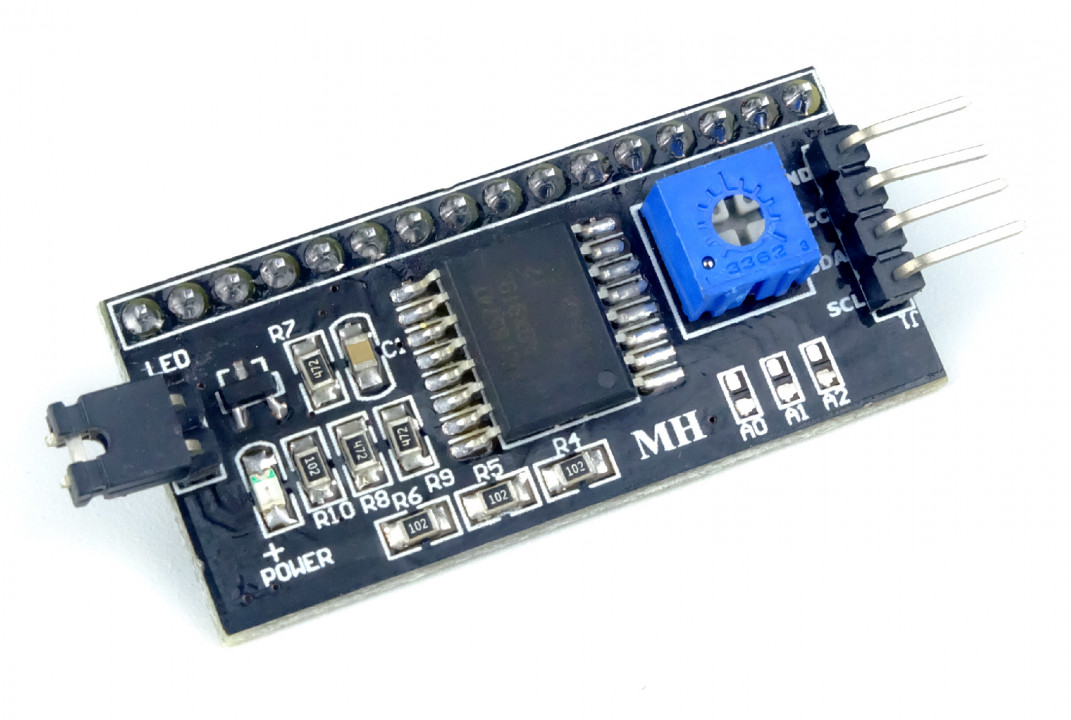

De LCM1602 module zet een serieel I2C signaal om naar een parallel signaal om het LCD display aan te sturen. Daarnaast zit er ook nog een potmeter op zodat je het contrast kunt instellen. Met slechts één LCM1602 module, 2 data signalen en een 5V voeding kun je dus zéér eenvoudig het LCD display aansturen!

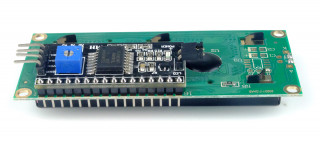

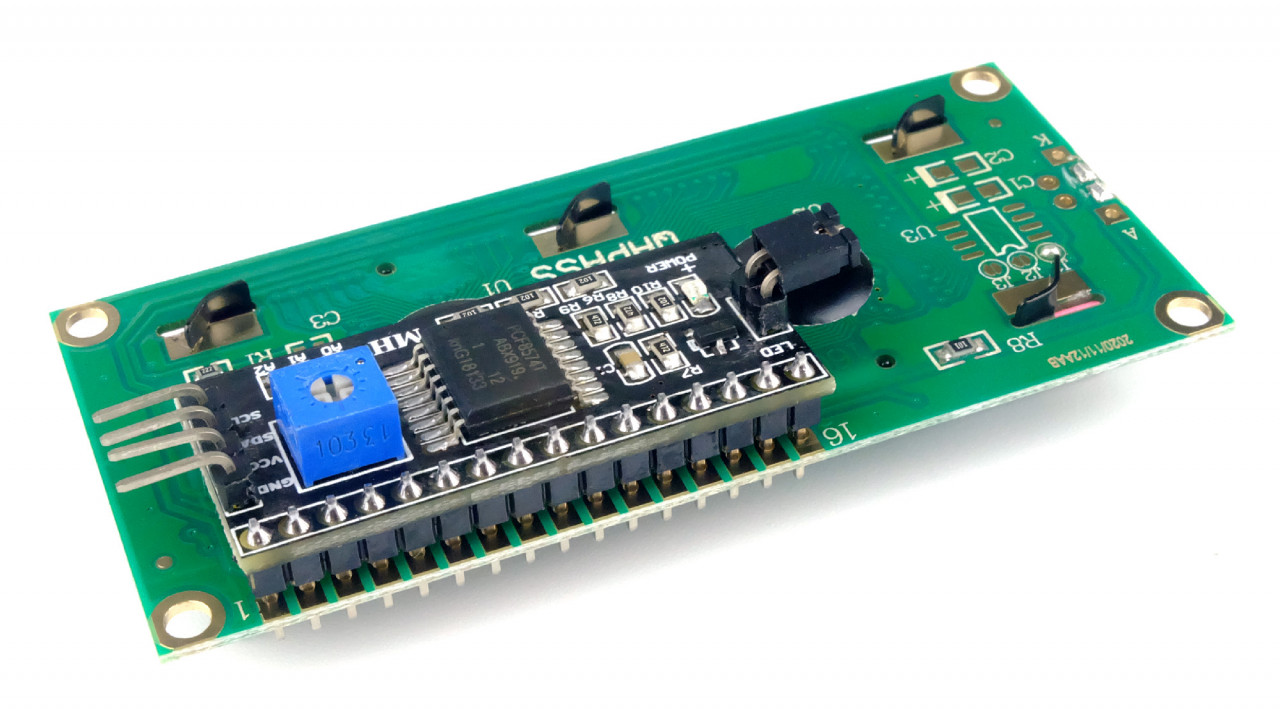

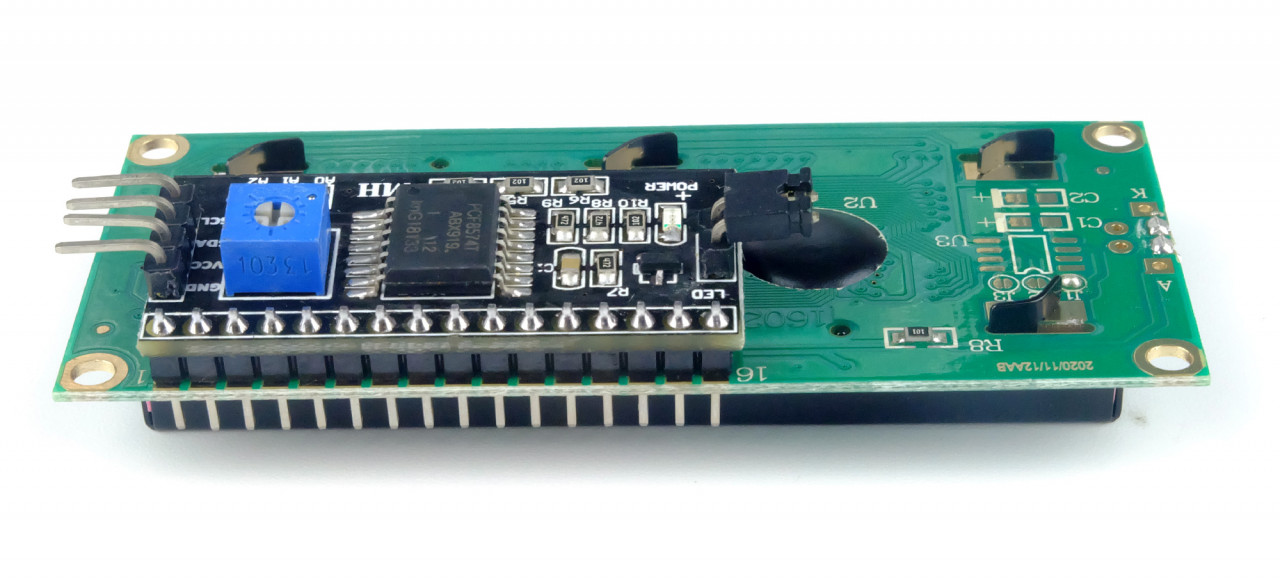

Op deze module zit de PCF8574T serieel-naar-parallel converter. De uitgangsheader van deze module kun je direct solderen op het LCD Display. Kijk even naar de foto's hierboven hoe je deze exact aansluit.

Technische specificaties

• Voedingsspanning: 5V
• Data protocol (input): I2C
• Ondersteunde LCD displays: Alle displays met de HD44780 driver
• Afmetingen: 42 x 19 x 15 mm.
