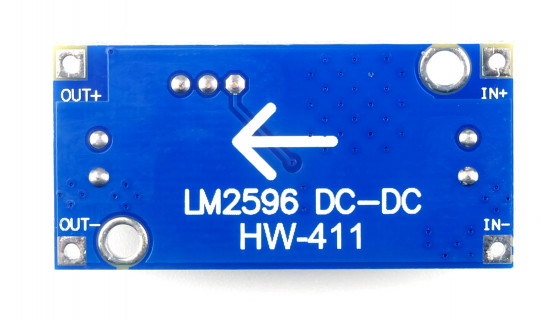

LM2596 DC-DC Voltage Converter - Step-Down - Buck

De LM2596 is een spanningsregelaar waarmee je de ingangsspanning van 4V .. 40V kunt verlagen naar een gewenste uitgangsspanning van 1.25V .. 35V. Dit is een Step-Down (Buck) converter, en de uitgangsspanning moet dus altijd lager zijn dan de ingangsspanning.

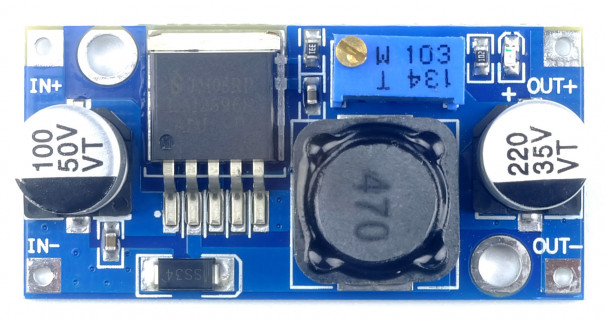

Op de module zit een potmeter waarmee je de uitgangsspanning kunt instellen. Let er op dat deze ongeveer 25x rondgedraaid kan worden, dus het kan even duren voordat de spanning op de uitgang veranderd.

De maximale stroom die deze module kan leveren is 3A, maar daarbij is een koelblokje en actieve koeling nodig. Met minimale koeling is deze spanningsregelaar geschikt tot 2A, en gebruik je helemaal geen koeling dat is 1A een veilige grens.

Technische specificaties

• Type spanningsregelaar: Step-Down (Buck)
• Ingangsspanning: 4V tot 40V
• Uitgangsspanning: 1.25V tot 35V (moet lager zijn dan de ingangsspanning)
• Uitgangsstroom: 3A (met actieve koeling), 2A (met koelblokje en lichte airflow), 1A (zonder koeling)
• Afmetingen: 43,20 x 21,30 x 14 mm ( Lengte x Breedte x Hoogte )
• Gewicht: 11,10 gram
