5V Spanningsregelaar Lineair - AMS1117 5V

Introductie 5V Spanningsregelaar - AMS1117

De AMS1117 module is een lineaire spanningsregelaar die een hogere spanning omzet naar een lagere spanning, in dit geval 5V. Op de printplaat zijn 2 tantaal condensatoren geplaatst, zoals aanbevolen in de datasheet.

De maximale stroom die deze module kan leveren is 800mA, maar dat is afhankelijk van de ingangsspanning. Waarom? Hoe hoger de ingangsspanning, hoe lager de maximale stroom wordt. De spanning die teveel wordt aangeboden op de ingang wordt namelijk omgezet in warmte.

Zonder koeling: bij een ingangsspanning van 6.5V zal deze module ca. 800mA kunnen leveren. Bij een ingangsspanning van 15V daalt dit naar ca. 120mA. Dit is de normale werking van dergelijke (LDO) spanningsregelaars.

Technische specificaties

• Maximale ingangsspanning: 15V
• Maximale stroom: 800mA
• Aanbevolen ingangsspanning: 6.5V tot 9V
• Uitgangsspanning: 5V

Omvang van levering

• AMS1117 5V Spanningsregelaar
• 1x 3 pins male header - recht (niet gesoldeerd)
• 1x 3 pins male header - 90 graden (niet gesoldeerd)

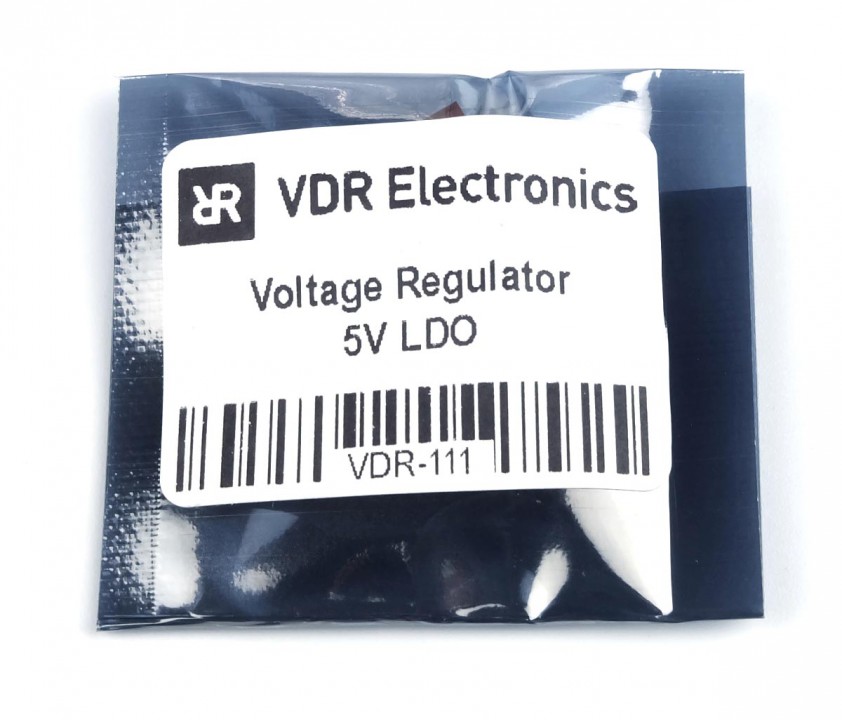

• ESD veilig verpakt
