3.3V Spanningsregelaar Lineair - AMS1117 3.3V

Introductie 3.3V Spanningsregelaar - AMS1117

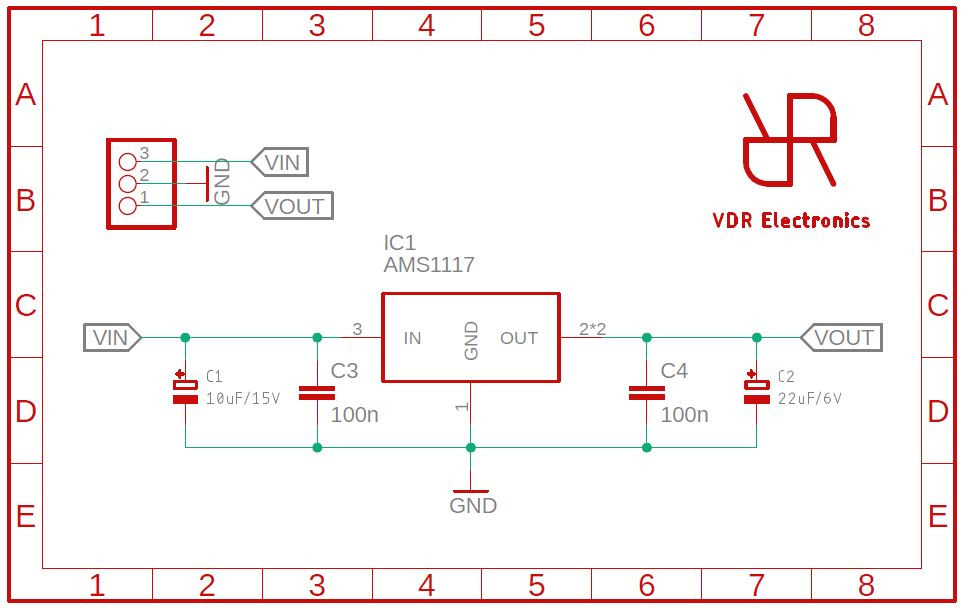

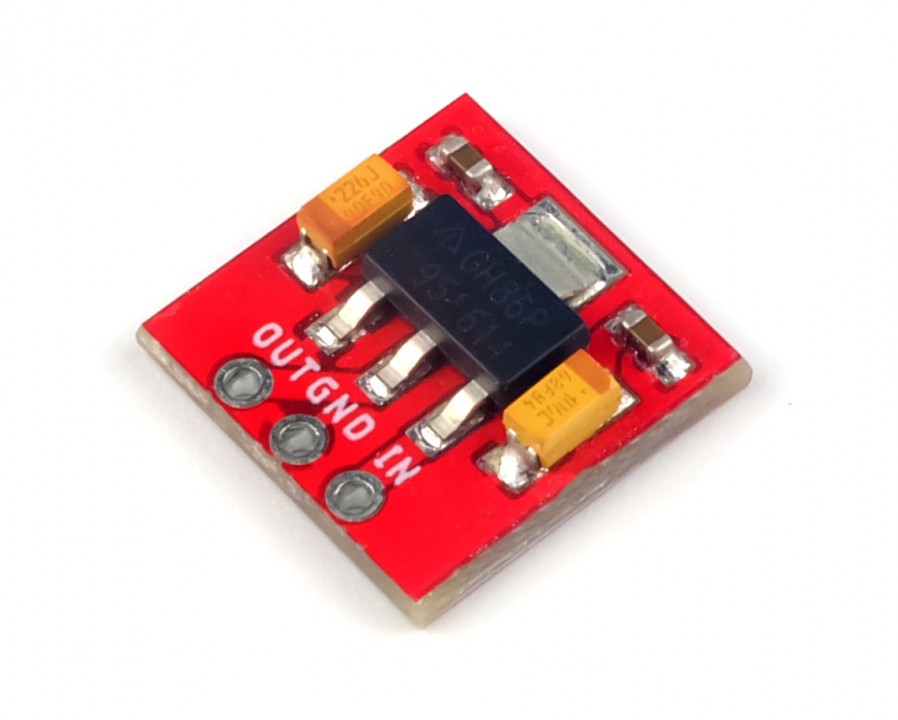

De AMS1117 module is een lineaire spanningsregelaar die een hogere spanning omzet naar een lagere spanning, in dit geval 3.3V. Op de printplaat zijn 2 tantalum condensatoren geplaatst, zoals aanbevolen in de datasheet.

De maximale stroom die deze module kan leveren is 800mA, maar dat is afhankelijk van de ingangsspanning. Waarom? Hoe hoger de ingangsspanning, hoe lager de maximale stroom wordt. De spanning die teveel wordt aangeboden op de ingang wordt namelijk omgezet in warmte.

Zonder koeling: bij een ingangsspanning van 5V zal deze module ca. 800mA kunnen leveren. Bij een ingangsspanning van 15V daalt dit naar ca. 100mA. Dit is de normale werking van dergelijke (LDO) spanningsregelaars.

Technische specificaties

• Maximale ingangsspanning: 15V
• Maximale stroom: 800mA
• Aanbevolen ingangsspanning: 4.5V tot 5V
• Uitgangsspanning: 3.3V

Omvang van levering

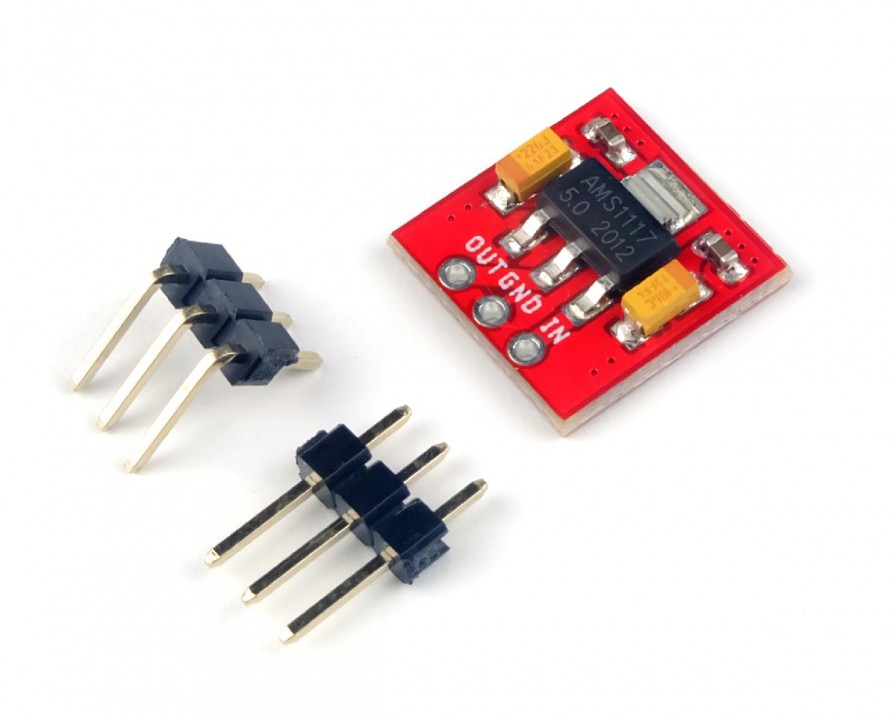

• AMS1117 3.3V Spanningsregelaar
• 1x 3 pins male header - recht (niet gesoldeerd)
• 1x 3 pins male header - 90 graden (niet gesoldeerd)

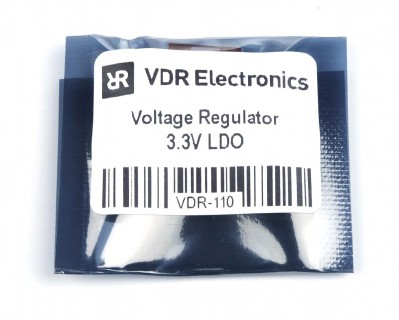

• ESD veilig verpakt
