TXS0108E Bi-directionele Logic Level Converter 8 kanaals

Introductie TXS0108E Level Converter

Het meest gebruikte voltage om data te communiceren met een Arduino is 5V, maar niet elke module is geschikt voor 5V datasignalen en kan zelfs het component beschadigen. Om toch de twee systemen met elkaar te verbinden kan je gebruik maken van een Logic Level Converter (LLC).

De hoge kant (Zijde B) van de module kan gekoppeld worden aan een spanningsbron van 1.65V tot 5.5V), en de lage kant (Zijde A) van 1.40V tot 3.6V. Let op: Zijde A moet altijd een lager voltage hebben dan Zijde B!

De TXS0108E LLC is een bi-directionele converter die simpelweg een ingangssignaal met een bepaalde voltage (bijvoorbeeld 5V) omzet naar hetzelfde signaal met een lager voltage (bijvoorbeeld 3.3V). Op deze manier kun je op een veilige en betrouwbare manier modules met verschillende voltages aan elkaar koppelen.

Deze module is geschikt voor communicatie van data op hoge snelheid én elk van de 8 ingangen kan zowel als ingang of uitgang fungeren. Je kunt bijvoorbeeld de volgende communicatie over deze chip laten lopen:

• 4x UART (TX en RX)
• 4x I2C* (SDA en SCK)
• 2x SPI (MOSI, MISO, SCLK en CS)

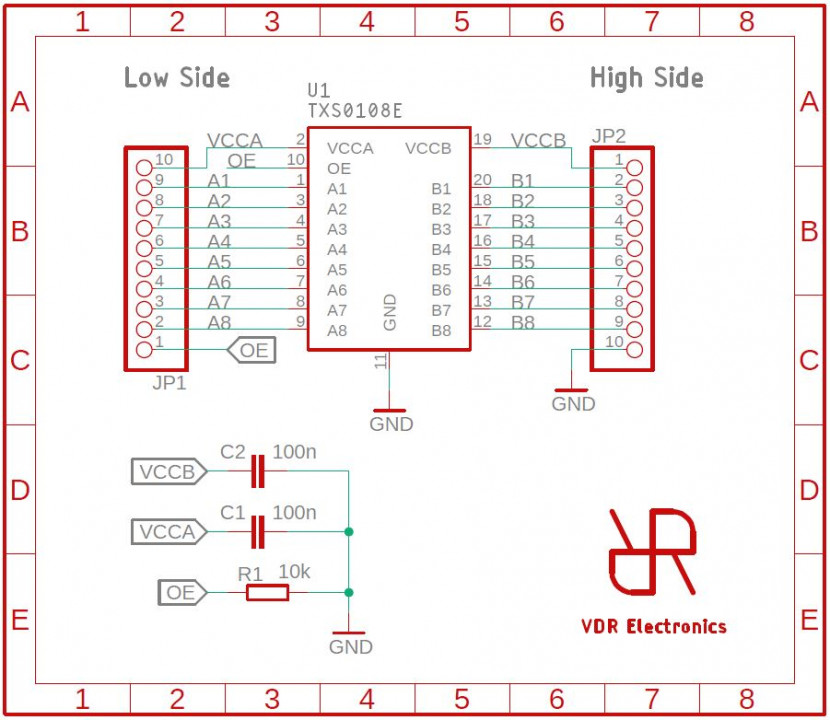

Op de printplaat zijn al 2 stuks 100nF ontkoppel condensatoren aangebracht, alsook een 10K pulldown weerstand van de Output Enable (OE) pin naar de ground.

Omvang van levering

• TXS0108E Module (chip is gesoldeerd)
• 2x 10 pins male header (niet gesoldeerd)

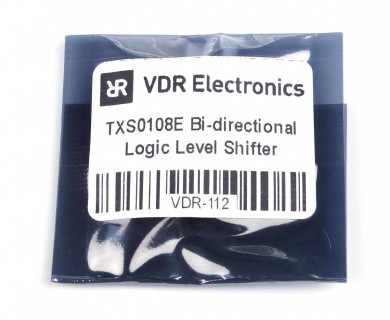

• Verpakt in ESD veilige verpakking
