12V Relais Module 2 Kanaals - Hoog & Laag actief

12V Relais Module 2 Kanaals - Hoog & Laag actief

Artikelnummer : VDR-106
Dit artikel is uitverkocht en niet meer leverbaar.
Uitverkocht

Introductie 2 Kanaals 12V Relais Module

Deze module is uitgevoerd met 2x 12V relais waarmee het mogelijk is om tot 10A te schakelen. Met een jumper kun je zelf instellen of het relais hoog- of laag actief is. Tevens is er een LED aanwezig waarbij het visueel zichtbaar is wanneer het relais is ingeschakeld.

De voeding van het relais kan apart aangesloten worden om de hele schakeling elektrisch te scheiden van de besturingselektronica, bijvoorbeeld een Arduino.

Op de groene connectoren kunnen de geschakelde apparaten aangesloten worden. Om er zeker van te zijn dat er ook écht 10A geschakeld kan worden hebben wij zowel kopersporen op de boven- én onderzijde aangebracht. Hiermee wordt effectief de stroomcapaciteit vergroot. Daarnaast zijn er gleuven gefreesd tussen de contacten waar het geschakeld apparaat op aangesloten wordt.

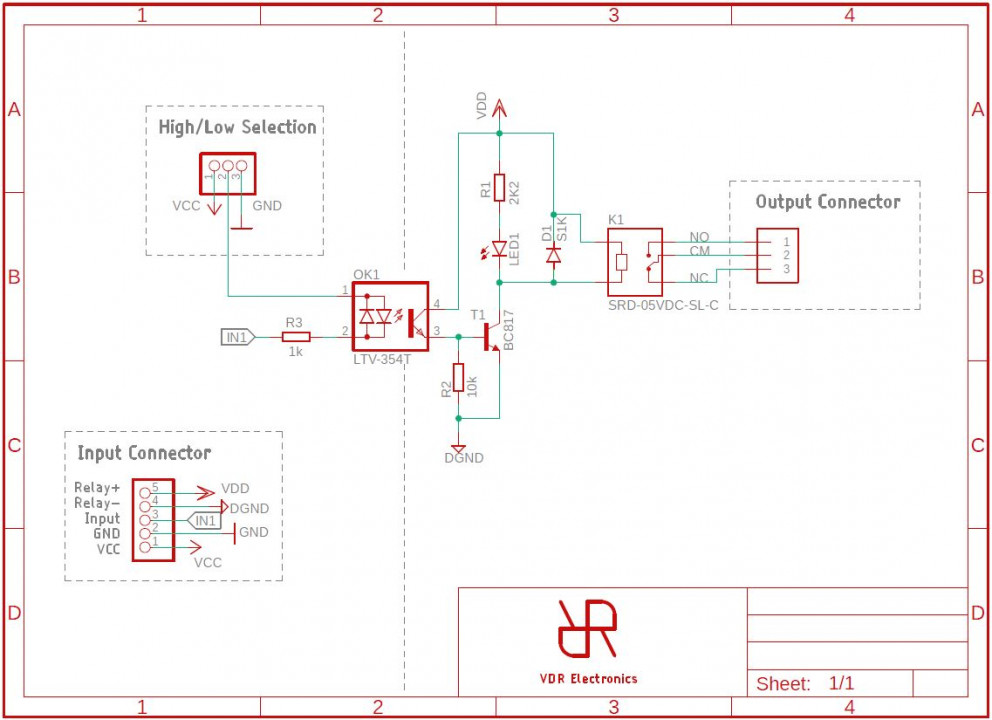

Aansluiten en aansturing van de relais module

Ingang (pin header)

  • Op VCC sluit je de voedingsspanning van de microcontroller aan (bijvoorbeeld 3.3V, 5V of 24V)
  • Op GND sluit je de ground/massa van de controller aan
  • Op IN1 sluit je het stuursignaal aan van kanaal 1. Afhankelijk van de jumperpositie is deze hoog (H) of laag (L) actief
  • Op IN2 sluit je het stuursignaal aan van kanaal 2. Afhankelijk van de jumperpositie is deze hoog (H) of laag (L) actief
  • De pin DC- is bedoeld voor de ground van het relais. Deze kan op de ground van een aparte voeding worden aangesloten óf op de GND van de microcontroller.
  • Op pin DC+ sluit je de voeding van het relais aan, in dit geval 12V.

Uitgang (groene connector)

  • NC is het 'Normally Closed' contact van het relais. Als het relais niet actief is, is deze wel verbonden met CM.
  • NO is het 'Normally Open' contact van het relais. Als het relais niet actief is, is deze niet verbonden met CM.

Technische Specificaties

  • Voedingsspanning relais (DC+, DC-): 12V DC (DC+ en DC- pin)
  • Voedingsspanning sturing (VCC, GND): 3.3V tot 24V DC (zie beschrijving)
  • Activatie: Hoog & Laag actief, selecteerbaar met een jumper
  • Aantal uitgangen: 2
  • Maximale belasting DC: 28V @ 10A
  • Maximale belasting AC: 230V @ 10A
  • Stroomverbruik actief: ca. 60mA
  • Afmetingen: 49x45mm
  • Gewicht: 25 gram

Omvang van levering

  • 1x 12V Relais - 2 Kanaals - Hoog & Laag actief
  • 1x 6 pins rechte male header (niet gesoldeerd)
  • ESD veilig verpakt
