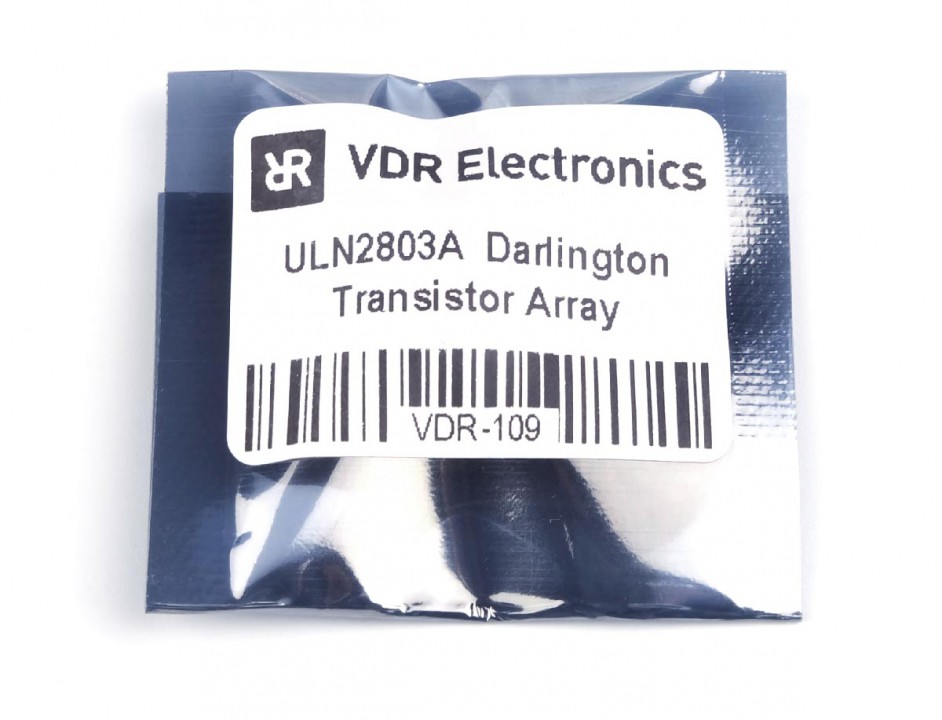

ULN2803A Darlington Transistor Array

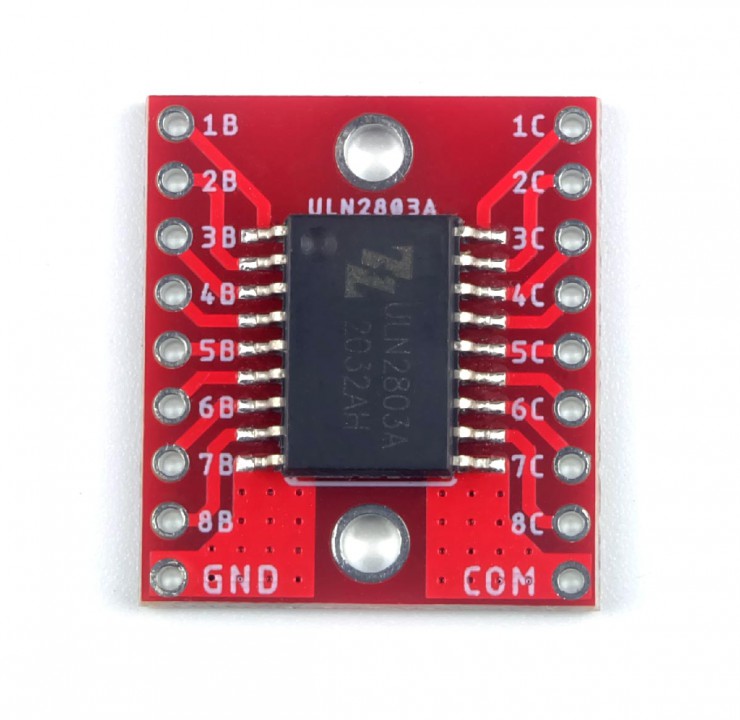

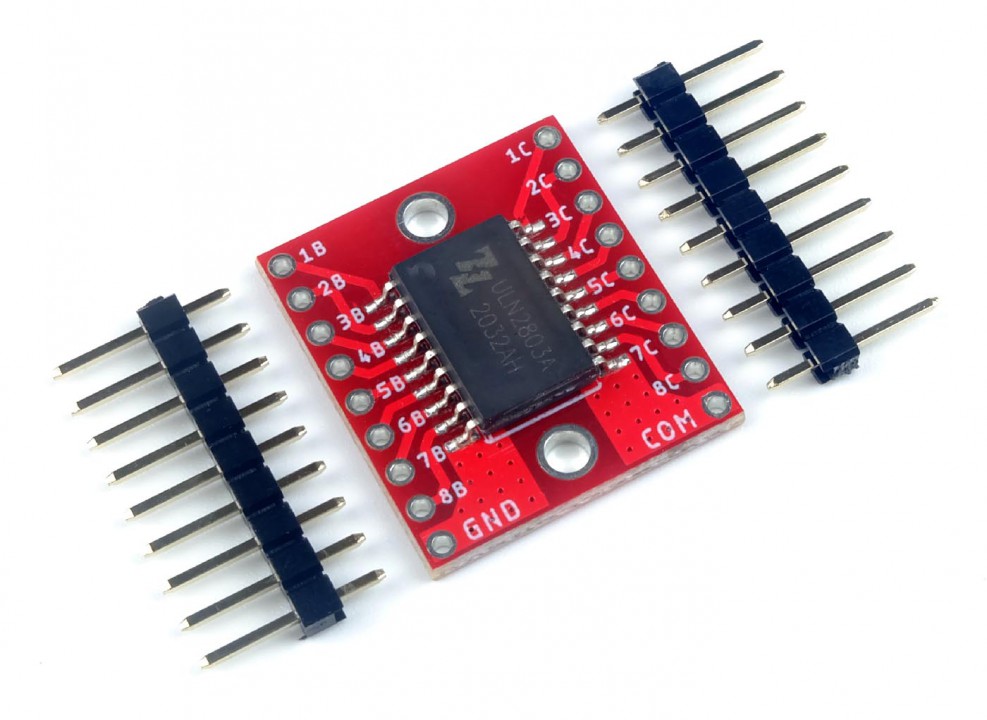

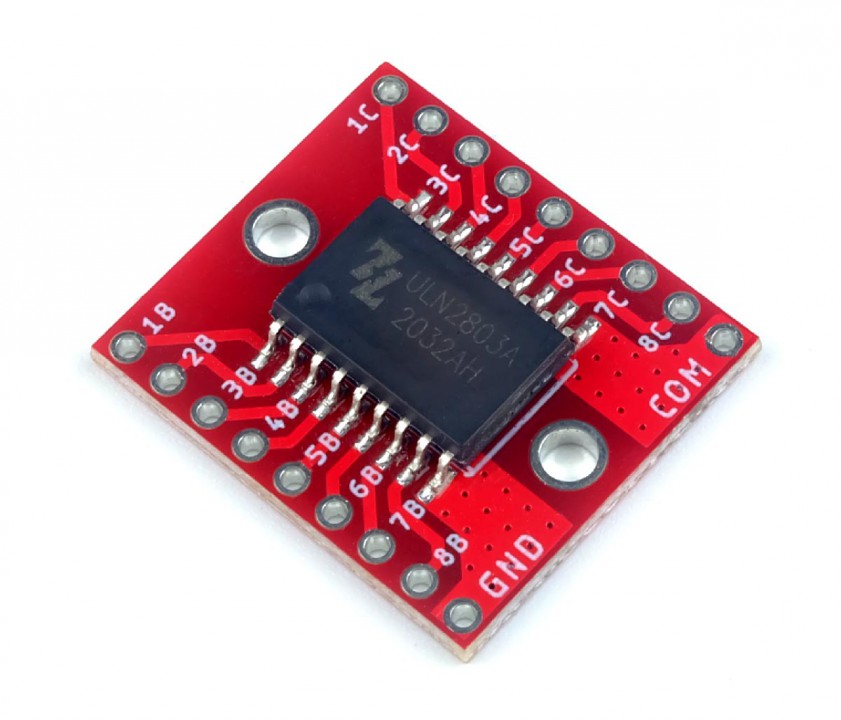

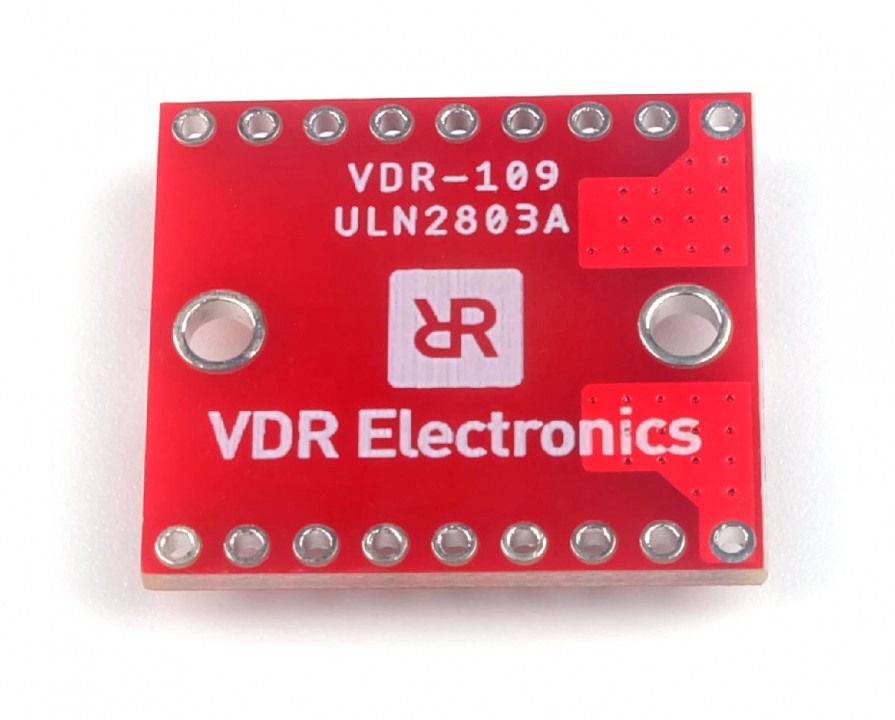

Introductie ULN2803A module

Met een standaard Arduino kun je maximaal tot 40mA aan stroom uitsturen, maar dat is vaak niet voldoende. De ULN2803A module heeft 8 kanalen waarmee een stroom tot 500mA gesinkt (naar de ground getrokken) kan worden, en dat tot 50V. Wil je bijvoorbeeld een  aantal 24V relais aansturen, DC motortje, een hele serie LEDs of totaal iets anders, dan kun je deze module gebruiken.

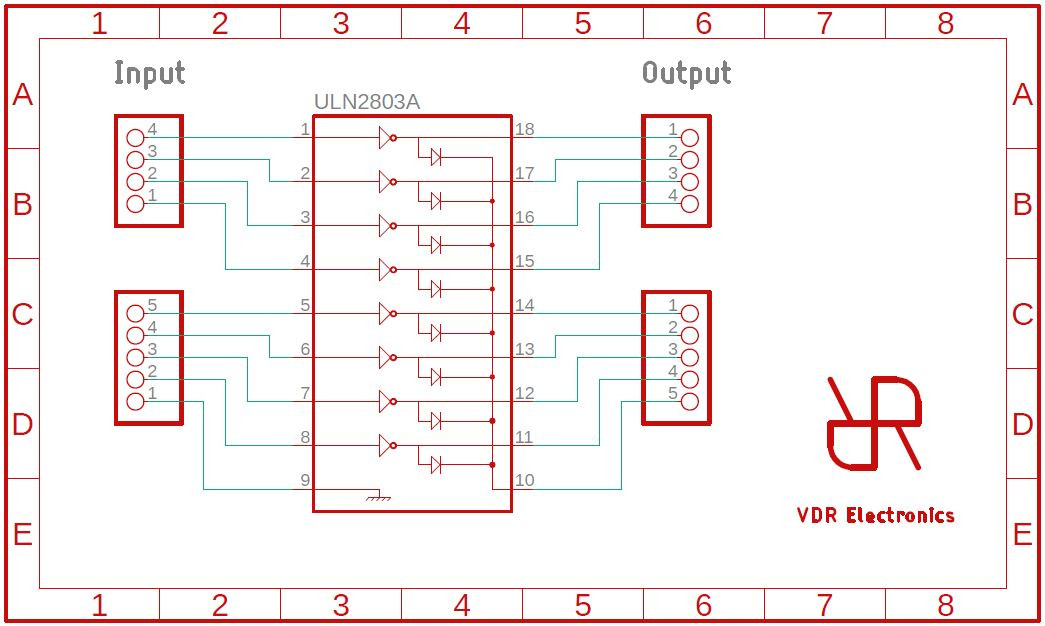

De ground van het te schakelen apparaat sluit je aan op de ULN2803A module, en de voeding van het apparaat op de juiste voedingsspanning (tot maximaal 50V). De ULN2803A zal dan het apparaat naar de ground trekken om het circuit compleet te maken, en het apparaat zal dus geschakeld worden.

Daarnaast is elk kanaal voorzien van een blusdiode, dus ook geschikt voor het schakelen van een inductieve belasting (bijvoorbeeld relais) en het opvangen van de uitschakelpiek.

Technische specificaties ULN2803A

• Aantal kanalen: 8 stuks
• Stroom per kanaal: 500mA (sink)
• Maximale stroom gecombineerd: 2.5A
• Maximale ingangsspanning: 30V (Pin 1A .. 8A)
• Maximale schakelspanning V_{CE (max)}: 50V
