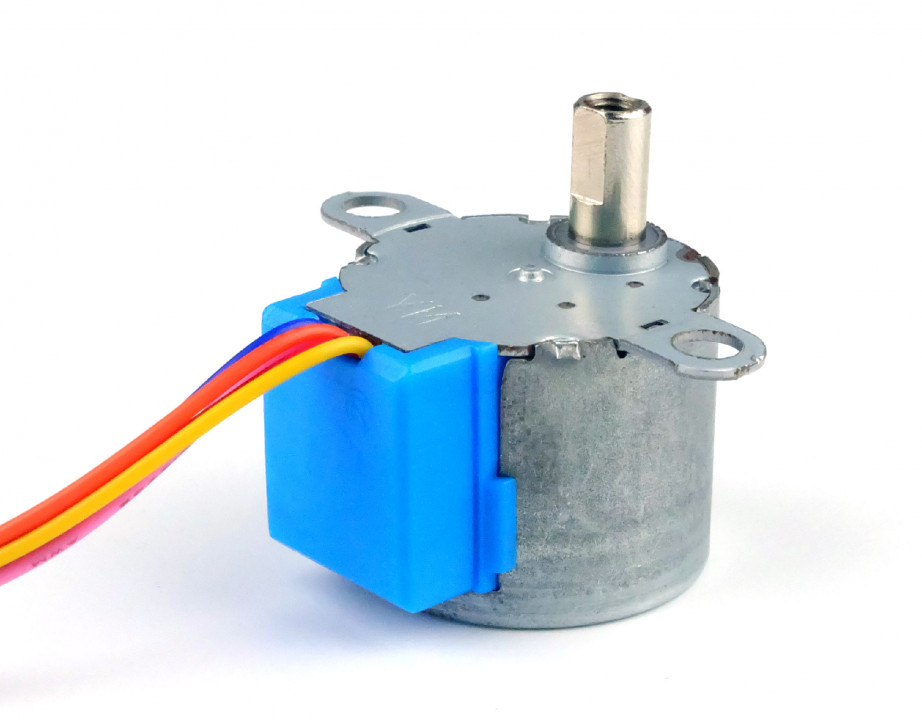

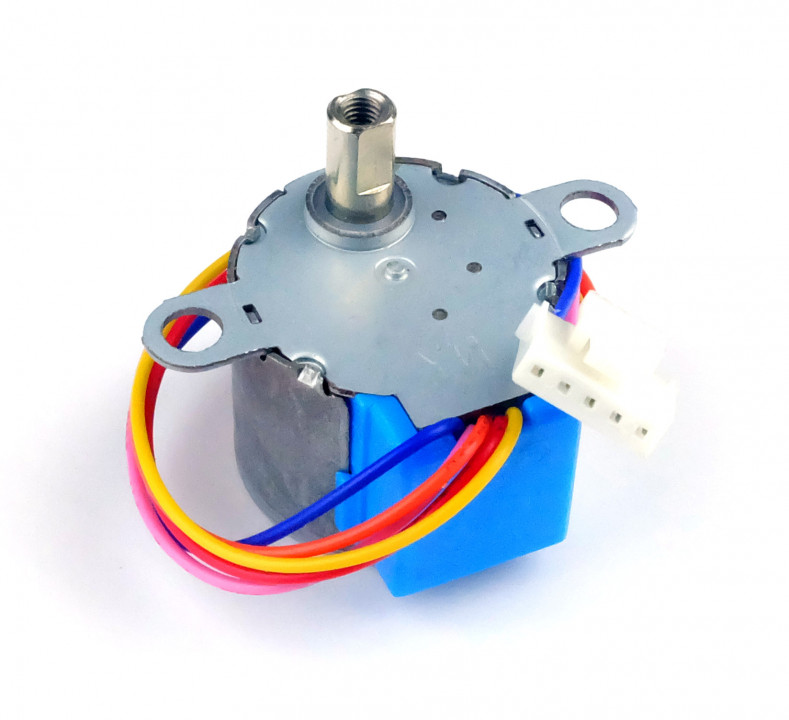

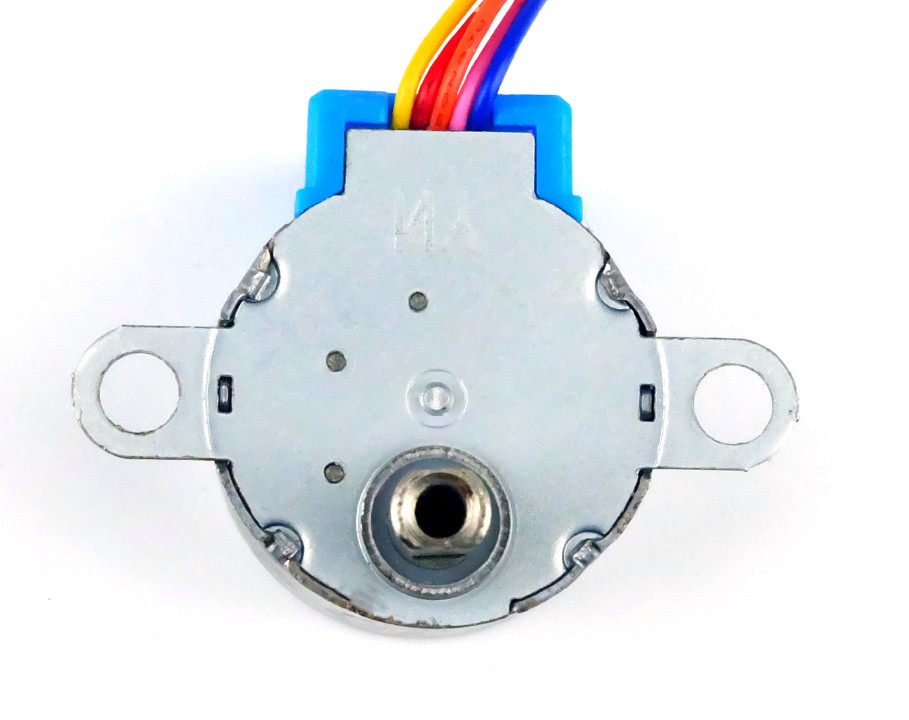

24BYJ48 Stappenmotor - 4 fase met gearbox

De 24BYJ48 stappenmotor is klein, maar zeer krachtig. De kracht haalt de motor uit de ingebouwde reductie gearbox (1:64), waardoor snelheid van de DC motor wordt teruggebracht en daarmee het koppel wordt verhoogd.

Middels 4 fases kun je de stappenmotor aansturen, maar het is ook mogelijk om slechts 2 fases te gebruiken.

Een volledige omwenteling bestaat uit 4096 (64x64) stappen, waarbij de kleinste staphoek uitkomt op 5.625 x 1/64 (ongeveer 0.0879 graden).

Technische specificaties

• Diameter: 24mm
• Spanning: 5V
• Aantal fases: 4
• Gearbox ratio: 1:64 (exacte reductie)
• No-Load Pull Frequentie: >600 Hz
• No-Load Pull-out Frequentie: >1000 Hz
• Pull-in koppel: >34.3mN.m (120 Hz)
• Staphoek: 5.625 x 1/64
• Kabellengte: 10cm
