L298N DC Motorcontroller Module
L298N DC Motorcontroller Module
Artikelnummer : CMP-137
Dit artikel is tijdelijk niet leverbaar.
Uitverkocht
_Self (id: 15321)

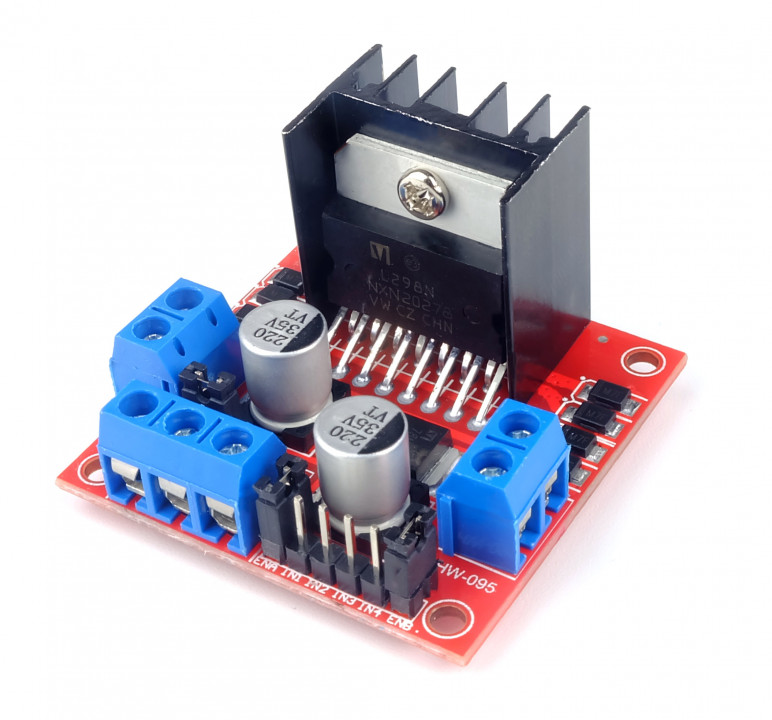

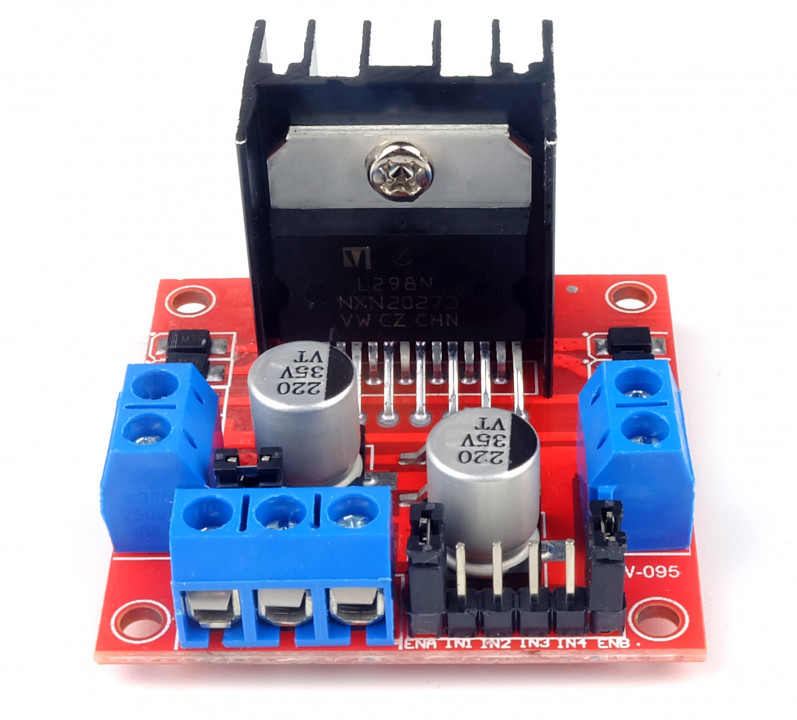

Stock: 0 Price stack count: 1 Stack #0: Amount 3 = 2Deze module is gebaseerd op de L298N chip en kan worden gebruiken om 2 DC motoren in H-brug configuratie aan te sturen, maar kan ook worden gebruikt voor 1 stappenmotor. Hiermee kun je dus motoren individueel linksom en rechtsom laten draaien. De module is geschikt voor het aansturen van motoren met een spanning van 5V tot 35V, en maximaal 2A per motor. Het maximaal vermogen dat de L298N chip kan aansturen is ongeveer 25W.

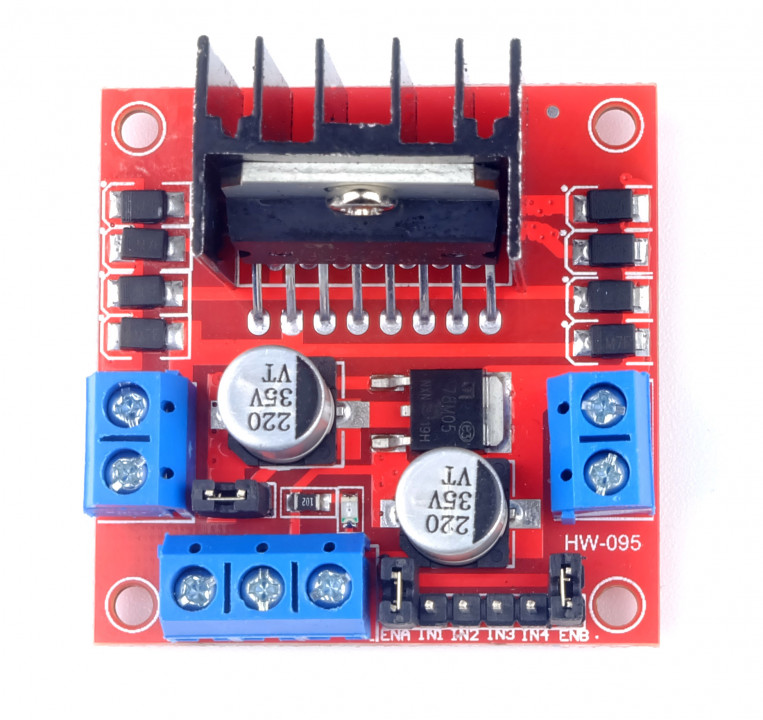

Er zit ook een 5V spanningsregelaar (78M05) op het bordje, die kun je gebruiken om bijvoorbeeld een Arduino te voeden. Let op: is je ingangsspanning hoger dan 12V? Verwijder dan de jumper die tussen de 2 blauwe blokjes zit! Deze jumper zorgt namelijk voor een verbinding van de 12V ingang naar de spanningsregelaar. De regelaar is niet geschikt voor spanningen hoger dan 12V.
Kijk ook even in de handleiding op deze pagina hoe je de L298N motorcontroller module in gebruik neemt.
Technische specificaties
- Spanning, stuursignaal: 0 tot 5V DC
- Spanning, motoren: 5 tot 35V DC
- Maximale stroom per uitgang (brug): 2A
- Afmetingen: 43 x 43 x 29 mm ( Lengte x Breedte x Hoogte)
De L298N Motorcontroller aansluiten en gebruiken
Aan deze handleiding wordt hard gewerkt, nog even geduld.
