DRV8825 Stappenmotor Driver Module met 1/32 microsteps

De DRV8825 stappenmotor module is de betere versie van de A4988 module en kan gebruikt worden voor het aansturen van stappenmotoren. Deze driver module ondersteunt tot 1/32 microsteps, waardoor je dus een hele hoge resolutie kunt behalen bij jouw CNC project. In 3D printers komt deze stappenmotor driver veel voor.

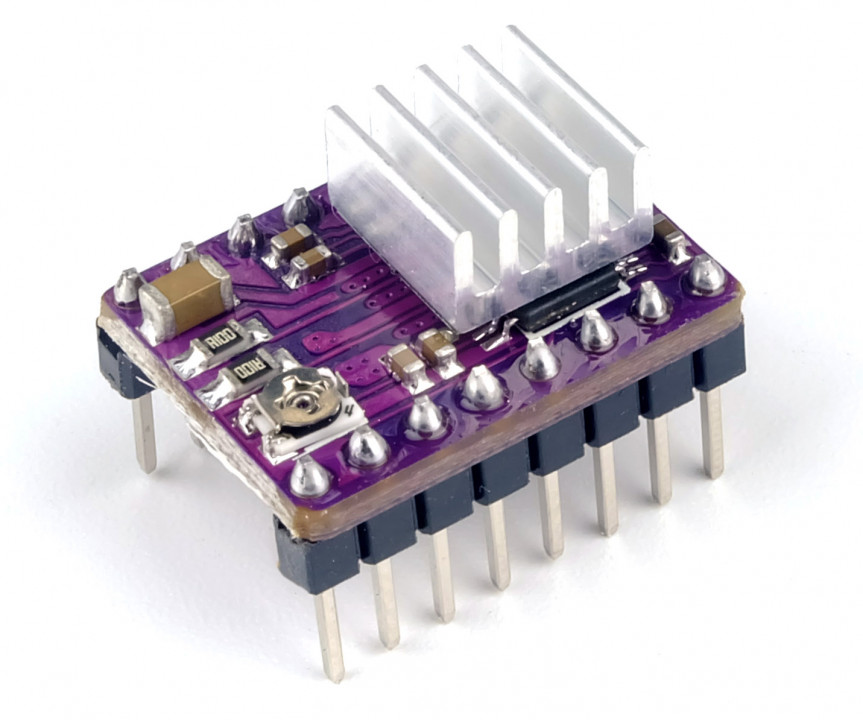

Per fase kan de DRV8825 ongeveer 2.2A uitsturen met koeling. Zonder koeling zou dat ongeveer 1.5A zijn. Wij leveren echter een klein koelblokje mee, dus plak die er maar snel op en ga aan de slag met deze stappenmotor driver.

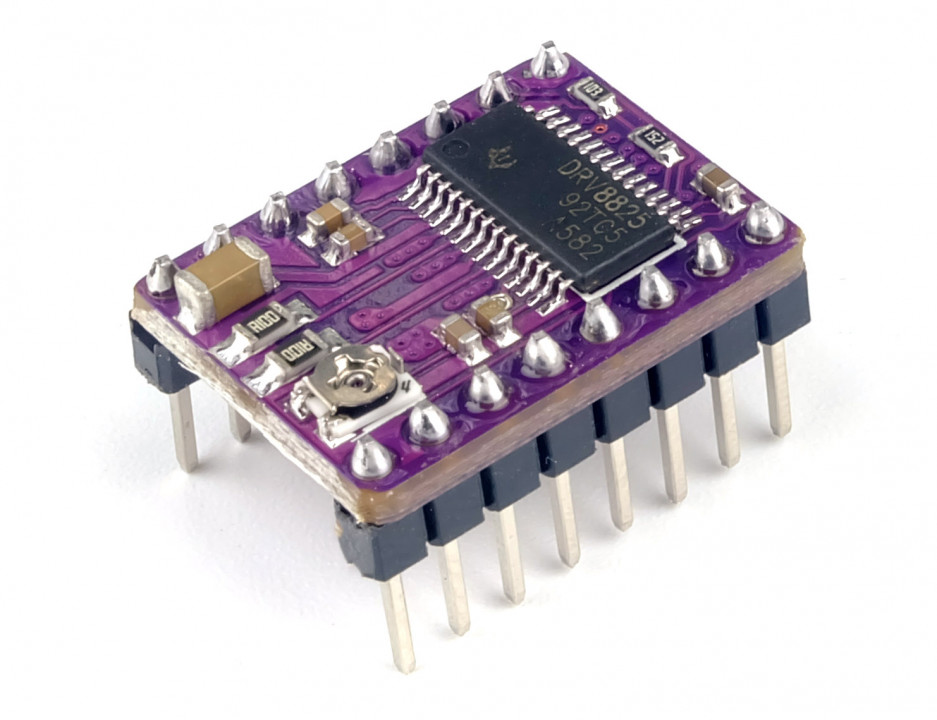

Met behulp van de potmeter die op de printplaat zit kun je de stroombegrenzing instellen zodat je de stappenmotor niet beschadigd.

Hoe de hele aansturing precies in zijn werk gaat kun je in de handleiding op deze pagina terugvinden.

Technische specificaties

• Microsteps: Ja, 100%, 1/2, 1/4, 1/8, 1/16, 1/32
• Stuurspanning: 2.5V tot 5.3V
• Maximale stroom per fase: ca. 2.2A met koeling, ca. 1.5A zonder koeling
• Spanningsbereik: 8.2V tot 45V
• Afmetingen module:15,25 x 20,50 mm ( Lengte x Breedte )
• Afmetingen koelblokje: 9 x 9 x 5 mm ( Lengte x Breedte x Hoogte )

Omvang van levering

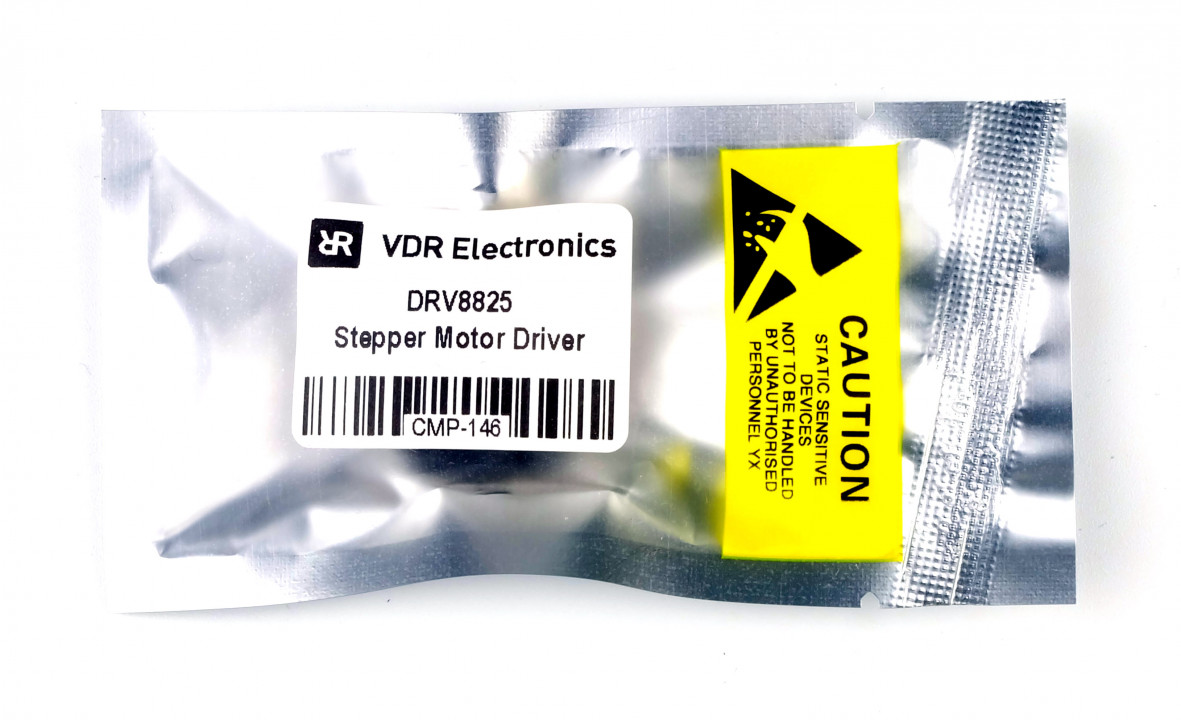

• 1x DRV8825 stappenmotor driver, inclusief gesoldeerde headers

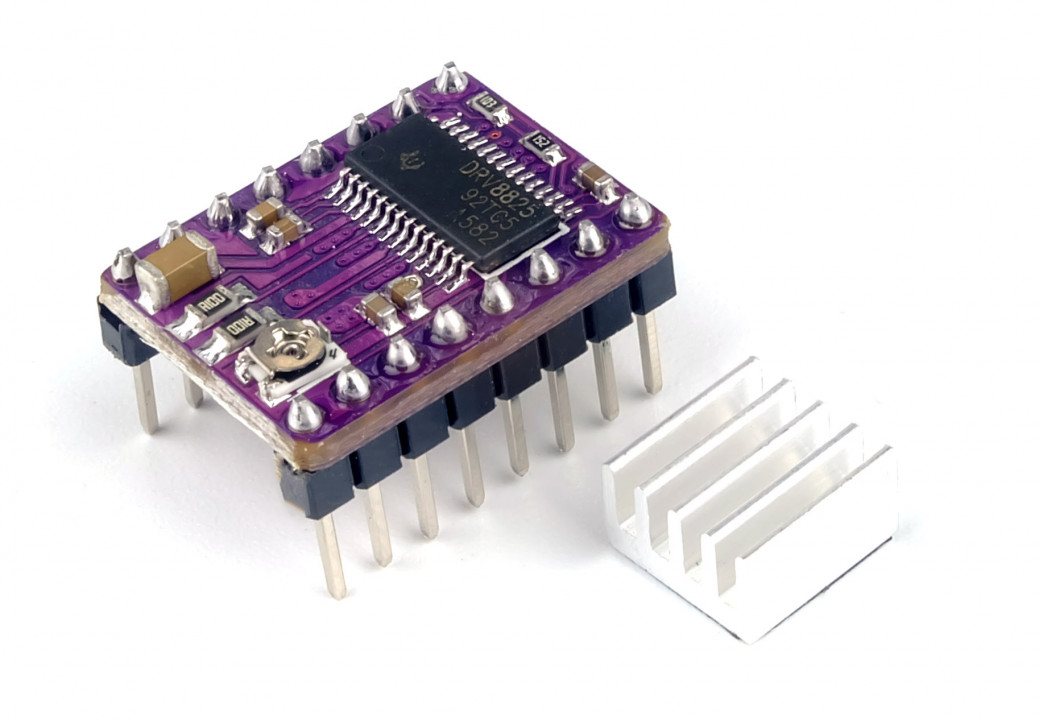

• 1x Aluminium Koelblokje met zelfklevende tape (3M)
