Mini DC-DC Voltage Boost Converter (Step-Up)

Mini DC-DC Voltage Boost Converter (Step-Up)

Artikelnummer : CMP-165
Dit artikel is uitverkocht en niet meer leverbaar.
Uitverkocht

Dit is wellicht de allerkleinste spanningsregelaar waarmee je een ingangsspanning van 2.5V .. 5.0V kunt omzetten naar een uitgangsspanning van 5V, 8V, 9V of 12V.

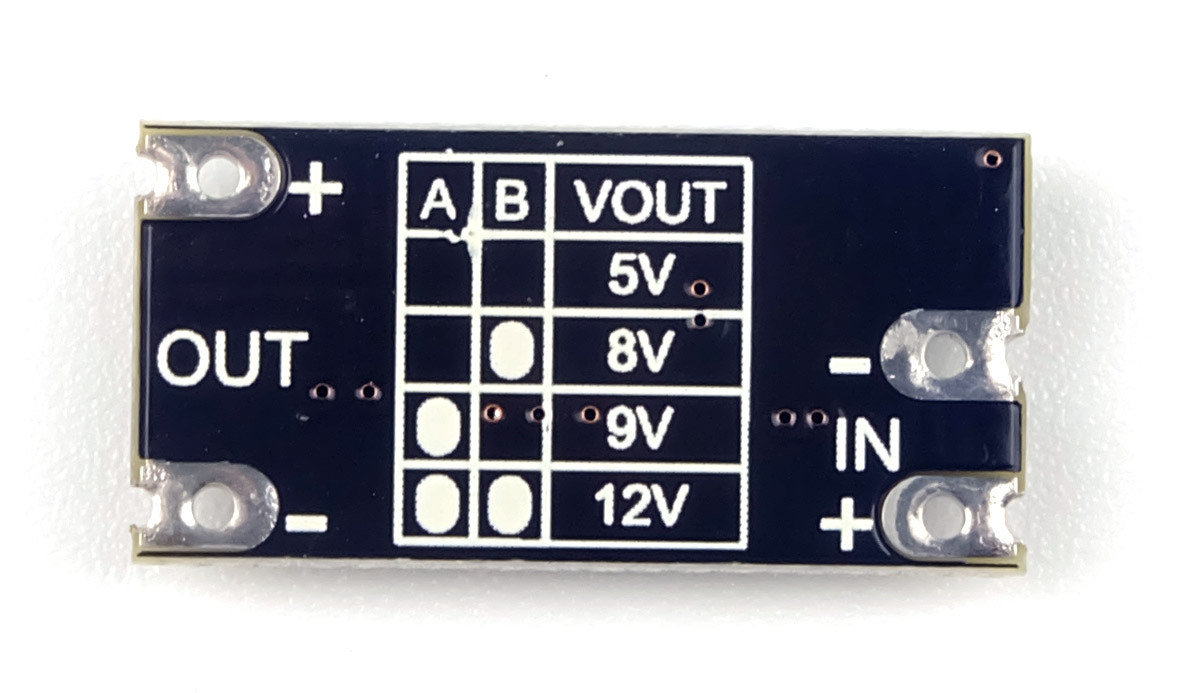

Op de bovenkant van de module zitten twee soldeerjumpers genaamd 'A' en 'B' waarmee je de uitgangsspanning kunt instellen. Aan de achterkant van de printplaat staat een tabel waarop de instellingen teruggevonden kunnen worden. Standaard zijn de soldeerjumpers 'A' en 'B' gesoldeerd, wat zorgt voor een uitgangsspanning van 12V.

Ook kan met de soldeerjumper die onder de LED staat, de LED worden uitgeschakeld. Standaard is de LED ingeschakeld en die verbruikt ongeveer 1mA.

De uitgangsstroom die de module kan leveren is afhankelijk van de ingangsspanning, en hieronder hebben wij enkele waardes in een tabel gezet als referentie.


Ingang | Uitgang 5V8V9V12V
3.7V1A0.5A0.45A0.3A
5V-0.7A0.7A0.5A

Technische specificaties

  • Type spanningsregelaar: Step-Up, Boost
  • Ingangsspanning: 2.5V tot 5V
  • Uitgangsspanning (instelbaar): 5V, 8V, 9V of 12V (moet hoger zijn dan ingangsspanning)
  • Afmetingen: 22,00 x 11,00 x 3,25 mm ( Lengte x Breedte x Hoogte )
